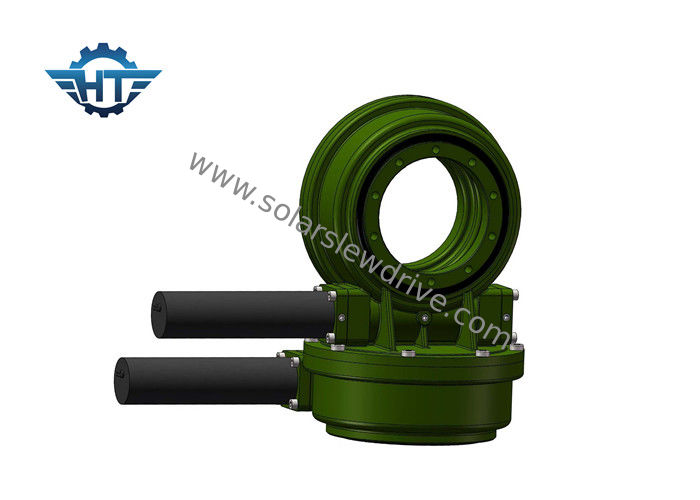

Привод ряда двойной оси солнечный с планетарным зацепленным мотором для солнечной системы слежения

Привод ряда двойной оси солнечный с планетарным зацепленным мотором для солнечной системы слежения

Привод ряда двойной оси солнечный с планетарным зацепленным мотором для солнечной системы слежения
Dual Axis Solar Slew Drive With Planetary Geared Motor For Solar Tracking System
Привод ряда двойной оси солнечный с планетарным зацепленным мотором для солнечной системы слежения
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: СДЭ7»
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 280~504 / pc
Упаковывая детали: Коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L / C, T / T, Western Union
Поставка способности: 2000 ШТУК В МЕСЯЦ
контакт
Подробное описание продукта
Материал: 50Мн, 42КрМо Модель: SDE7»
Коэффициент шестерни: 57:1 Вращающий момент требуемой производительности: 2000 Нм
Удержание вращающего момента: 13500 Нм Опрокидывать вращающий момент: 13200 Нм
Эффективность: 40% Стандартный цвет: RAL 9006
Осевая нагрузка: 34 кН Радиальная нагрузка: 58 кН
Высокий свет:

привод слевинг для солнечной системы слежения

,

солнечный привод отслежывателя

Привод ряда двойной оси солнечный с планетарным зацепленным мотором для солнечной системы слежения



Описание



Приводы slewing Hangtuo обеспечивают большой коэффициент в одиночном оптимизированном этапе передачи, для веса против представления. Подшипники и шестерни собраны в низкопрофильного, само-сохраняя, и готов-к-устанавливают снабжение жилищем, позволяющ продукт прореагировать ко всем осевым и радиальным силам, и приводящ опрокидывающ моменты созданные в самых трудных применениях. Эти высок-способные к адаптации продукты также отличают сильным сопротивлением удара, представлением длинной жизни, ровным вращением, носить защиту, и загерметизированными вариантами привода. Все технические преимущества, совмещенные с ведущими в отрасли стандартами качества, делают продуктами Hangtuo идеальные выбранные для представлени-критических, сверхмощных применений.



Привод ряда двойной оси солнечный с планетарным зацепленным мотором для солнечной системы слежения 0



Принцип деятельности привода ряда



Управляют червем мотором, который управляет наружным кольцом кольца slewing для того чтобы вращать; наружное кольцо вывело наружу вращающий момент через фланец и внутреннее кольцо кольца slewing зафиксировано в снабжении жилищем. Привод Slewing имеет обратный само-запирать из-за зубчатой передачи червя с обратными само-запирая характеристиками.


Диаграмма представления SDE


Модель Коэффициент Вращающий момент требуемой производительности Опрокидывать вращающий момент Аксиальная нагрузка Радиальная нагрузка Удержание вращающего момента Эффективность Точность Само-запирать Вес
N.m N.m kN kN N.m степень Да kg
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Да 21kg
5" 37:1 650 5000 16 27 9200 40% ≤0.1 Да 32kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Да 54kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Да 88kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Да 157 kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Да 214kg
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Да 315kg
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Да 481kg
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Да 682 kg


 Словарь определяющих параметров

Опрокидывать вращающий момент момента: Вращающий момент нагрузка умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если qorque произведенное нагрузкой и расстоянием больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing
Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента.
Само-запирать: Только нагружанный, привод slewing не может обратить вращает и таким образом вызванный само-запирать.

Подгонянные обслуживания


1. Особенный дизайн основанный на различных применениях и проектах
2. Разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. Другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
