Коробка передач привода ряда оси 7 дюймов двойная с электрическим мотором ДК 24в для солнечной системы слежения

Name: Коробка передач привода ряда оси 7 дюймов двойная с электрическим мотором ДК 24в для солнечной системы слежения
Brand: HangTuo
SKU: СДЭ7»
Price: 280 USD
Availability: InStock
Rating: 4.5 (157 reviews)

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HangTuo
Сертификация:	CE, ISO9001
Номер модели:	СДЭ7»

Оплата и доставка Условия:

Количество мин заказа:	1 часть
Цена:	USD 280~504 / pc
Упаковывая детали:	Коробка переклейки
Время доставки:	15~45 дней
Условия оплаты:	L / C, T / T, Western Union
Поставка способности:	2000 ШТУК В МЕСЯЦ

контакт

Подробное описание продукта

Материал:	50Мн, 42КрМо, КТ	модель:	СДЭ7»
Коэффициент шестерни:	57:1	Вращающий момент требуемой производительности:	2000 Нм
Держать вращающий момент:	13500 Нм	Опрокидывать вращающий момент:	7500 Нм
Эффективности:	40%	Стандартный цвет:	РАЛ 9006
аксиальная нагрузка:	34 КН	Радиальная нагрузка:	58 КН
Высокий свет:	гидровлический мотор ряда , шестерня слевинг

Серии СДЭ удваивают привод ряда оси электрический с мотором Дк 24В для солнечной системы слежения

Введение

Двойные приводы слевинг оси идеальны для ситуаций которым нужно вращать и вертикально и горизонтально. Типичные применения включают блюда отслежывателей, спутника и радиолокатора двойной оси солнечные, машины которым нужно двинуть 360 градусов на оба направления.

Особенности

1. Высокий бакхолдинг вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. охватывающ привод червя внутрь
3. Мулти контакт зуба для обеспечения высокой нагрузки
4. Само-запирая функция

Диаграмма представления СДЭ

Модель	Коэффициент	Вращающий момент требуемой производительности (Н.м)	Опрокидывающ вращающий момент (Н.м)	Держащ вращающий момент (Н.м)	Аксиальная нагрузка (кН)	Радиальная нагрузка (кН)	Эффективность	Точность (°)	Само-запирать	Вес (кг)
3"	31:1	600	1500	5800	10	15	40%	≤0.1	Да	25
5"	37:1	800	6000	9200	16	27	40%	≤0.1	Да	34
7"	57:1	2000	7500	13200	34	58	40%	≤0.1	Да	56
9"	61:1	4300	16000	27200	60	130	40%	≤0.1	Да	92
12"	78:1	5800	25000	40560	77	190	40%	≤0.1	Да	160
14"	85:1	6750	48000	44200	110	230	40%	≤0.1	Да	224
17"	102:1	9460	67000	53040	142	390	40%	≤0.1	Да	320
21"	125:1	16000	89000	65000	337	640	40%	≤0.1	Да	492
25"	150:1	21450	112000	89000	476	950	40%	≤0.1	Да	705

Электрический мотор шестерни

Данные по мотора		Планетарные данные
Расклассифицированное напряжение тока	24ВДК	Коэффициент	398:1
Расклассифицированное течение	1.3А	Вращающий момент выхода	43Нм
Проектная скорость	800Рпм	Скорость ведомого вала	2Рпм
Защищенный вровень	ИП55/65/66	Шум	<60db>

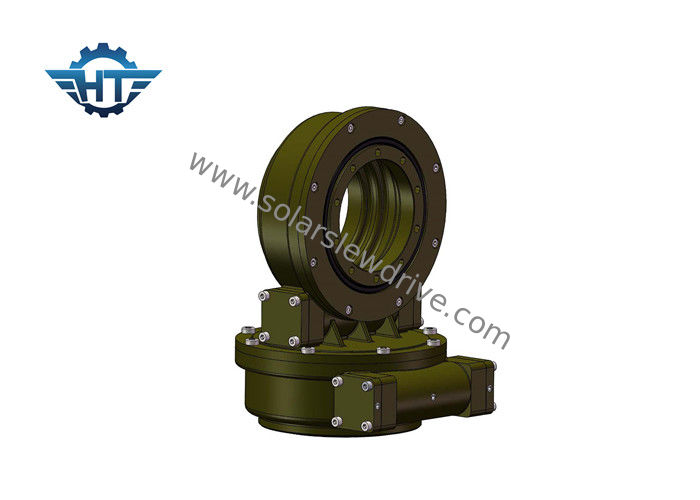

Коробка передач привода ряда оси 7 дюймов двойная с электрическим мотором ДК 24в для солнечной системы слежения 0

Словарь определяющих параметров

Опрокидывать вращающий момент момента: Вращающий момент нагрузка умноженная расстоянием между положением нагрузки и центром подшипника слевинг. Если корке произведенное нагрузкой и расстоянием больше чем расклассифицированный опрокидывая вращающий момент момента, то привод слевинг будет переворачиван.
Радиальная нагрузка: Нагрузите вертикаль к оси подшипника слевинг
Аксиальная нагрузка: Нагрузите параллель к оси подшипника слевинг
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента.
Само-запирать: Только нагружанный, привод слевинг не может обратить поворачивает и таким образом вызвал само-запирать.

Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. Разные виды моторов смогли соответствоваться, как гидравлические моторы, степпер моторы, электрические моторы етк.
3. Другие цвета доступные основанные на коде РАЛ; наш стандартный цвет РАЛ 9006.
