Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | ВЭ3» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 120~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Материал: | 50Mn, 42CrMo | модель: | ВЭ3» |
---|---|---|---|
Коэффициент шестерни: | 31:1 | Эффективности: | 40% |
цвет: | РАЛ 9006 или как спрошено | Применение: | солнечные системы слежения |
Место происхождения: | Чанчжоу, Китай | Драйвер: | Мотор 24VDC |
Гарантия: | 5~10 лет | сертификат: | ISO 9001, CE |
Место установки: | Раскройте поле, плоскую крышу | Функция: | Безопасная, быстрая установка, длинная жизнь |
Высокий свет: | коробка передач привода червя,кольцо слевинг шестерни червя |

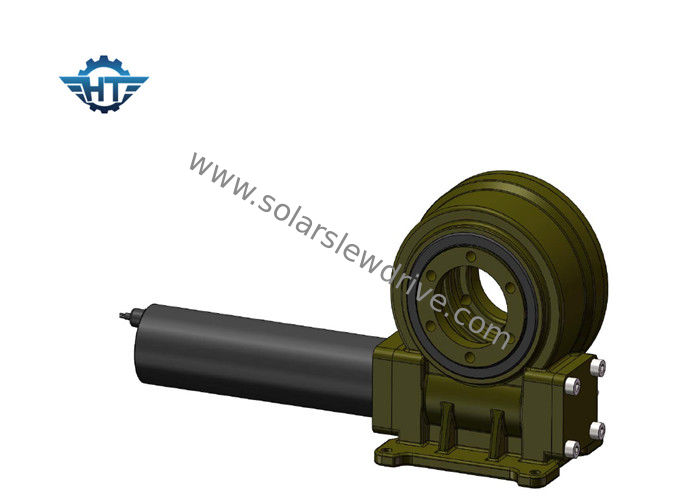

Привод ряда одиночной оси 3 дюймов небольшой с мотором шестерни 24ВДК для системы слежения одиночной оси солнечной
Привод слевинг обычно вызываемый новый Н тип продукта слевинг, кольцом слевинг, которое обычно составлено червя, кольца слевинг, снабжения жилищем, мотора и других компонентов. В виду того что компоненты ядра слевинг подшипники, они могут одновременно выдержать осевые силы, радиальные силы, и переворачивать моменты. Сравненный с традиционными роторными продуктами, новый привод слевинг отличает легкой установкой, легким обслуживанием и большей степенью космоса установки.
Рабочие параметры серий ВЭ
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
Н.м | Н.м | кН | кН | Н.м | степень | Да | кг | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13 |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 |
Порекомендованный привод слевинг
Закрытый привод слевинг снабжения жилищем | СЭ1 | СЭ3 | СЭ5 | СЭ7 | СЭ9 | СЭ12 | СЭ14 | СЭ21 |
Точный закрытый привод слевинг снабжения жилищем | ЗЭ3 | ЗЭ5 | ЗЭ7 | ЗЭ9 | ||||
Привод слевинг шестерни червя | ВЭ1 | ВЭ3 | ВЭ5 | ВЭ7 | ВЭ9 | |||
Двойные приводы слевинг оси | СДЭ3 | ЗДЭ3 | СДЭ5 | ЗДЭ5 | СДЭ7 | ЗДЭ7 | ||
Вертикальный закрытый привод слевинг | ВЭ3 | ВЭ5 | ВЭ6 | ВЭ7 | ВЭ9 | ВЭ12 |
Мотор ДК
1. Примите двойную структуру поддержки для вала выхода так, что максимальный вращающий момент коробки передач будет увеличен много.
2. Колесо Солнца и планетарное колесо соединены сплайном который увеличивает максимальный вращающий момент коробки передач и удлиняет жизнь.
3. Мы используем винтовую зубчатую передачу на этапе входного сигнала которые делают шумом низкое анф, который побежали ровно в быстром ходе. Внутреннее кольцо шестерни отделено так, что мы сможем сделать больше коэффициента и дизайн гибок. Коробка передач и мотор устроены починкой шва винтом в осевых которые увеличивают соответствуя точность и уменьшают шум.
4. Мы используем держатель вращающей оси внутри планетарной вращающей оси пользы вхэел.ве меля вместо сползая молоть поэтому жизнь коробки передач гораздо длиннее.
5. Двойная структура поддержки; Внутренний молоть на внутренней скважине планетарных шестерней делая внутреннюю округлость скважины более менее чем 0.003мм; бег путем свертывать вместо сползать; Выскабливать точности поверхности шестерни ХРК60; Принятие всех этих течнолигис обеспечивает супер тихий и устойчивый оператинг и время длинной жизни над 10000 часами.
