Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE9 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Материал: | 50Mn, 42CrMo | модель: | ВЭ9» |
---|---|---|---|
Коэффициент шестерни: | 61:1 | Расклассифицированный вращающий момент: | 4300 Нм |
Держать вращающий момент: | 27200 Нм | Опрокидывать вращающий момент: | 16000 Nm |
Эффективности: | 40% | Квадратный выход: | 94*94 мм |
Высокий свет: | solar tracker drive,solar slew drive |

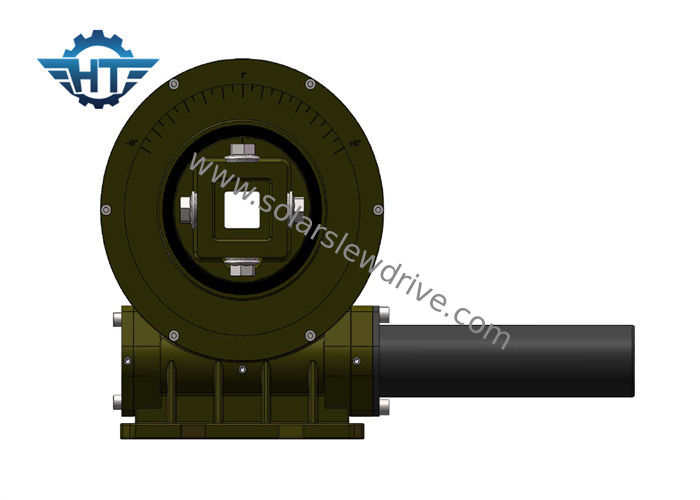

Вертикальный привод ряда шестерни червя небольшой с квадратной трубкой выведенной наружу для системы слежения плоской одиночной оси солнечной
Описание
Привод Слевинг конструировал отрегулировать нагрузки одновременно происходить радиальных, осевых, и момента.
Приводы ряда 9 дюймов вертикальные смогли быть с квадратными трубками или выходом фланца. Скваретубе обычно 94×94 мм, и мы также превратились с размером трубки 110×110 мм который используемая система слежения плоской одиночной оси солнечная. Размер смог быть подгонян основал на требованиях клиентов особенных. Он отличает высокой рангом ИП которая смогла защитить привод от различных условий окружающей среды как пыль, вода, песок и даже вода.
Мы изготовленные основанные на стандарте который необходимо в системе ИСО9001. Мы также прошли аттестации КЭ. Привод ряда имеет длинную продолжительность жизни и он конструирован на 30 лет фиельд использующ время жизни.
Технические данные
Модель | Коэффициент | Вращающий момент требуемой производительности (Н.м) | Опрокидывающ вращающий момент (Н.м) | Держащ вращающий момент (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Эффективность | Точность (°) | Само-запирать | Вес (кг) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Преимущества
1. Высокий бакхолдинг вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. Внутренность трудного стопа в случае если мульфунктионинг системы управления программного обеспечения
3. Охватывающ привод червя внутрь
4. Мулти контакт зуба для обеспечения высокой нагрузки
5. Само-запирать функцию
6. Квадратный выход 110*110 мм или 94*94мм трубки
