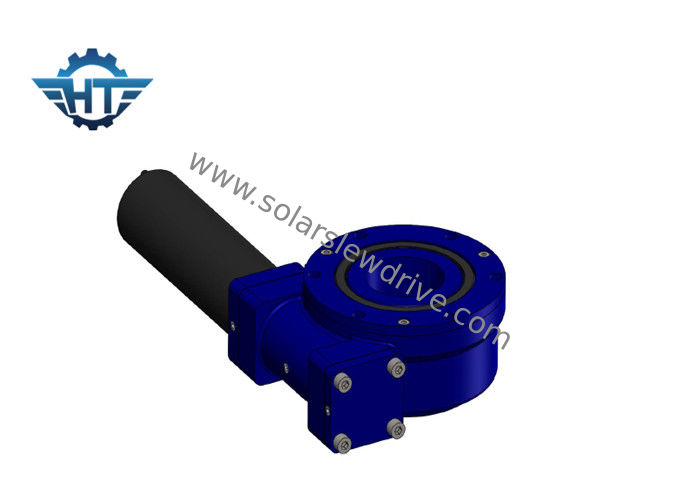

СЭ3 заключило солнечный привод ряда отслежывателя с мотором планетарной шестерни 24ВДК и датчиками Халл

СЭ3 заключило солнечный привод ряда отслежывателя с мотором планетарной шестерни 24ВДК и датчиками Халл

  • СЭ3 заключило солнечный привод ряда отслежывателя с мотором планетарной шестерни 24ВДК и датчиками Халл
  • СЭ3 заключило солнечный привод ряда отслежывателя с мотором планетарной шестерни 24ВДК и датчиками Халл
СЭ3 заключило солнечный привод ряда отслежывателя с мотором планетарной шестерни 24ВДК и датчиками Халл
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: SE3
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 100~1100/ pc
Упаковывая детали: Коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L / C, T / T, Western Union
Поставка способности: 2000 ШТУК В МЕСЯЦ
контакт
Подробное описание продукта
Коэффициент шестерни: 31:1 Вращающий момент нормальной производительности: 533 Nm
Место происхождения: Changzhou, Китай Удержание вращающего момента: 7000 Nm
Опрокидывать вращающий момент: 744 Nm Вращающий момент требуемой производительности: 0,065 RPM
Использование: Солнечные отслежыватели Защитите особенность: IP66
Высокий свет:

привод слевинг для солнечной системы слежения

,

солнечный привод отслежывателя



SE3 заключило солнечный привод ряда отслежывателя с мотором планетарной шестерни 24VDC и датчиками Hall



Описание



Коробка передач привода червя соответствующая для применений которые требуют медленному вращению с непрерывным или циклическим движением способным на регулировать радиальные и осевые нагрузки. Продукт со стандартными размерами для соединять электрический или гидравлический мотор так же, как соединять всю систему к оборудованию.



СЭ3 заключило солнечный привод ряда отслежывателя с мотором планетарной шестерни 24ВДК и датчиками Халл 0



Должный к своим сжатости, высокой ригидности и другим упомянутым преимуществам, управляющее устройство червя использовано в меняя оборудовании как мобильные платформы собрания, спутниковой системе, гидравлических нагружая кранах на кораблях откатки, небольших морских кранах, extendable вращая лестницах, в блоках колеса больших морских портальных транспортеров.



Управляющее устройство червя ряда компактно построенный блок который состоит из кольца, базовой платины и червя slewing. Этот блок приносит преимущества кольца slewing и червя в один блок.



Параметры привода slewing



Модель Коэффициент Вращающий момент требуемой производительности Опрокидывать вращающий момент Удержание вращающего момента Аксиальная нагрузка Радиальная нагрузка Эффективность Точность Само-запирать Вес
N.m N.m N.m kN kN степень Да kg
1" 31:1 400 1000 1800 22 12 40% ≤0.1 Да 6
3" 31:1 300 1500 7000 30 15 40% ≤0.1 Да 9
5" 37:1 637,5 6000 9200 68 27 40% ≤0.1 Да 14
7" 57:1 1750 10500 13200 132 58 40% ≤0.1 Да 23
9" 61:1 4300 49900 30800 340 130 40% ≤0.1 Да 44
12" 78:1 5600 54400 40560 480 190 40% ≤0.1 Да 51
14" 85:1 6750 135000 44200 680 230 40% ≤0.1 Да 62
17" 102:1 9460 203000 53040 980 390 40% ≤0.1 Да 85
21" 125:1 16000 271000 65000 1600 640 40% ≤0.1 Да 141
25" 150:1 21450 346000 89000 2400 950 40% ≤0.1 Да 182



Примечания

1. Различные моторы (AC, DC, и гидравлическое) можно конструировать согласно требованию к клиента.

2. Вал напротив мотора может выбрать быть головой наговора или не головой наговора.



Мотор DC



1. Примите двойную структуру поддержки для вала выхода так, что максимальный вращающий момент коробки передач будет увеличен много.

2. Колесо Солнца и планетарное колесо соединены сплайном который увеличивает максимальный вращающий момент коробки передач и удлиняет жизнь.

3. Мы используем винтовую зубчатую передачу на этапе входного сигнала которые делают шумом низкое anf, который побежали ровно в быстром ходе. Внутреннее кольцо шестерни отделено так, что мы сможем сделать больше коэффициента и дизайн гибок. Коробка передач и мотор устроены починкой шва винтом в осевых которые увеличивают соответствуя точность и уменьшают шум.

4. Мы используем держатель вращающей оси внутри планетарной вращающей оси пользы wheel.we меля вместо сползать мелющ так жизнь коробки передач гораздо длиннее.

5. Двойная структура поддержки; Внутренний молоть на внутренней скважине планетарных шестерней делая внутренней округлостью скважины чем 0.003mm; бег путем свертывать вместо сползать; Выскабливать точности шестерни HRC60 поверхностный; Принятие всех этих technoligies обеспечивает супер тихий и устойчивый работать и время длинной жизни над 10000 hours.www



Размеры

СЭ3 заключило солнечный привод ряда отслежывателя с мотором планетарной шестерни 24ВДК и датчиками Халл 1
