Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | SE3 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 100~1100/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Коэффициент шестерни: | 31:1 | Вращающий момент нормальной производительности: | 533 Нм |
---|---|---|---|
Место происхождения: | Чанчжоу, Китай | Держать вращающий момент: | 7000 Нм |
Опрокидывать вращающий момент: | 744 Нм | Вращающий момент требуемой производительности: | 0,065 РПМ |
Использование: | солнечные отслежыватели | Защитите характеристику: | IP66 |
Высокий свет: | коробка передач привода червя,кольцо слевинг шестерни червя |

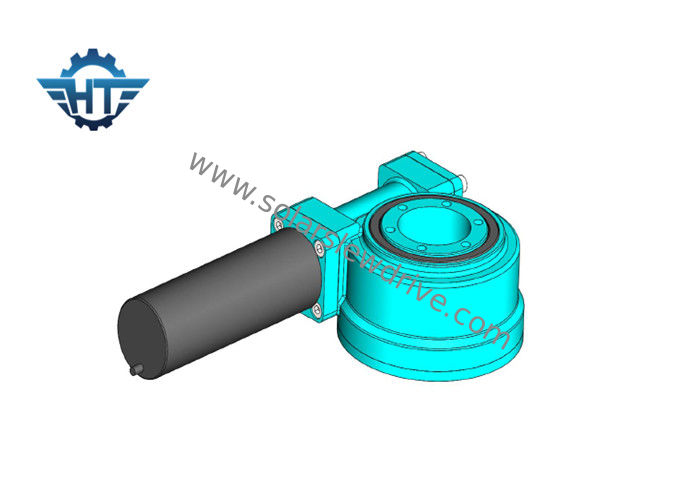

Привод ряда шестерни червя СЭ3 заключил солнечный привод ряда отслежывателя с мотором шестерни 24ВДК
Описание
СЭ сразил приводы главным образом использован в солнечной системе слежения, строительной технике.
Из-за их многократных использований, приводы слевинг приходят в разнообразие размеры модели, ряды представления и характеристики устанавливать. Приводы хорошо подойдут для применений которые требуют и удерживания нагрузки и вращательного вращающего момента от такой же коробки передач. Их можно также сделать с двойными осями поворота, (поворачивая оси в то же время) или с двойными приводами на такой же оси, (2 модульной резьбы управляя такой же шестерней кольца в одной оси).
Параметры привода слевинг
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Удержание вращающего момента | Аксиальная нагрузка | Радиальная нагрузка | Эффективность | Точность | Само-запирать | Вес |
Н.м | Н.м | Н.м | кН | кН | степень | Да | кг | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Да | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Да | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Да | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Да | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 182 |
Замечает
1. Различные моторы (АК, ДК, и гидравлическое) можно конструировать согласно требованию к клиента.
2. Вал напротив мотора может выбрать быть головой наговора или не головой наговора.
Мотор ДК
1. Примите двойную структуру поддержки для вала выхода так, что максимальный вращающий момент коробки передач будет увеличен много.
2. Колесо Солнца и планетарное колесо соединены сплайном который увеличивает максимальный вращающий момент коробки передач и удлиняет жизнь.
3. Мы используем винтовую зубчатую передачу на этапе входного сигнала которые делают шумом низкое анф, который побежали ровно в быстром ходе. Внутреннее кольцо шестерни отделено так, что мы сможем сделать больше коэффициента и дизайн гибок. Коробка передач и мотор устроены починкой шва винтом в осевых которые увеличивают соответствуя точность и уменьшают шум.
4. Мы используем держатель вращающей оси внутри планетарной вращающей оси пользы вхэел.ве меля вместо сползая молоть поэтому жизнь коробки передач гораздо длиннее.
5. Двойная структура поддержки; Внутренний молоть на внутренней скважине планетарных шестерней делая внутреннюю округлость скважины более менее чем 0.003мм; бег путем свертывать вместо сползать; Выскабливать точности поверхности шестерни ХРК60; Принятие всех этих течнолигис обеспечивает супер тихий и устойчивый оператинг и время длинной жизни над 10000 часами.
Размеры
