| Наименование марки: | HangTuo |
| Номер модели: | ВЭ9» |
| минимальный заказ: | 1 часть |
| цена: | USD 280~504 / pc |
| Срок поставки: | 15~45 дней |
| Условия оплаты: | L / C, T / T, Western Union |

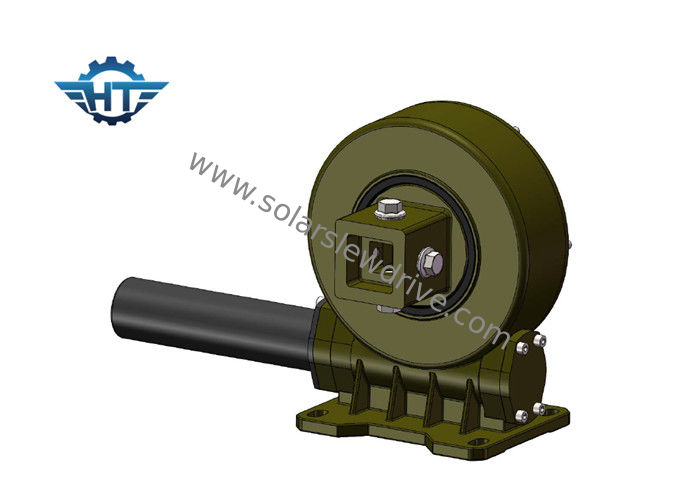

Коробка передач привода ряда ВЭ9 ИП66 вертикальная с квадратной трубкой выхода для солнечной системы слежения
Описание
Управляющее устройство червя ряда компактно построенный блок который состоит из кольца, базовой платины и червя слевинг. Этот блок приносит преимущества кольца слевинг и червя в один блок.
Соответствующее для применений которые требуют медленному вращению с непрерывным или циклическим движением способным на регулировать радиальные и осевые нагрузки. Продукт с стандартными размерами для соединять электрический или гидравлический мотор так же, как соединять всю систему к оборудованию.
Должный к своим сжатости, высокой ригидности и другим упомянутым преимуществам, управляющее устройство червя использовано в меняя оборудовании как мобильные платформы собрания, спутниковой системе, гидравлических кранах на кораблях откатки, небольших морских кранах загрузки, екстендабле вращая лестницах, в блоках колеса больших морских портальных транспортеров.
Технические данные
| Модель: | ВЭ9 | Место происхождения | Чанчжоу, Китай |
| Бренд | ХАНГТУО | Тип | Закрытый |
| Материал | 42КрМо, 50Мн | Вращающий момент выхода | 4300 Н.м |
| Опрокидывать вращающий момент момента | 16 к Н.м | Удержание вращающего момента | 27 к Н.м |
| Статическая осевая оценка | 60 КН | Статическая радиальная оценка | 130 КН |
| Динамическая осевая оценка | 30 КН | Динамическая радиальная оценка | 65 КН |
| Коэффициент шестерни | 37:1 | Эффективность | 40% |
Данные по привода ряда ВЭ технические
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
| Н.м | Н.м | кН | кН | Н.м | степень | Да | кг | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13кг |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18кг |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28кг |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35кг |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51кг |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61кг |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 кг |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 кг |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 кг |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 кг |
Преимущества
1. Вращение ±60°, трудный стоп/крепко ограничивается внутри привода в случае отказа программного обеспечения контролируя
2. Соединение управляя мотора от влево или вправо бортового
3. Во время установки, не необходимо отрегулировать зазор передачи; это уже установлено производителем перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
