| Brand Name: | HangTuo |
| Model Number: | СЭ 14 |
| MOQ: | 1 часть |
| цена: | USD 280~1100 / pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L / C, T / T, Western Union |

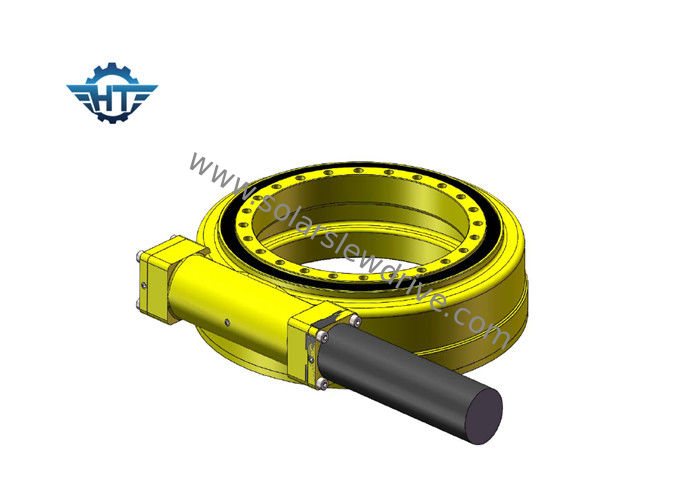

Привод ряда шестерни червя СЭ14, ИП66 заключенный привод кольца Слевинг для солнечной системы слежения
Описания
Коэффициент шестерни
Вращение горизонтального червя поворачивает шестерню о перпендикуляре оси к оси винта. Эта комбинация уменьшает скорость управляемого члена и также умножит свой вращающий момент; увеличивающ его пропорционально как уменшения скорости. Коэффициент скорости валов зависит на отношении числа потоков от червя к числу зубов в колесе или шестерне червя.
Червь часов
Наши приводы слевинг используют технологию червя часов, в которой формируют для того чтобы включить червя больше зубов в шестерне. Это увеличило результаты захвата зуба в больших прочности, эффективности и стойкости.
Функция
Слевинг управляет функцией с стандартной технологией червя, в которой червь на горизонтальном вале действует по мере того как водитель для шестерни, вообще, вал управляется электрическим мотором шестерни.
Преимущества
1. Вращение 360 градусов
2. Соединение управляя мотора от влево или вправо бортового,
3. Во время установки, не необходимо отрегулировать зазор передачи; это уже установлено производителем перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокая точность
Рабочие параметры серий СЭ
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Удержание вращающего момента | Аксиальная нагрузка | Радиальная нагрузка | Эффективность | Точность | Само-запирать | Вес |
| Н.м | Н.м | Н.м | кН | кН | степень | Да | кг | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Да | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Да | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Да | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Да | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 182 |
