Коробка передач привода ряда ВЭ9 Вертял с закрытым снабжением жилищем для строительной техники

Name: Коробка передач привода ряда ВЭ9 Вертял с закрытым снабжением жилищем для строительной техники
Brand: HangTuo
SKU: ВЭ 9
Price: 280 USD
Availability: InStock
Rating: 5 (196 reviews)

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HangTuo
Сертификация:	CE, ISO9001
Номер модели:	ВЭ 9

Оплата и доставка Условия:

Количество мин заказа:	1 часть
Цена:	USD 280~504 / pc
Упаковывая детали:	Коробка переклейки
Время доставки:	15~45 дней
Условия оплаты:	L / C, T / T, Western Union
Поставка способности:	2000 ШТУК В МЕСЯЦ

контакт

Подробное описание продукта

Тип:	Заключенный	Применение:	машинное оборудование конструкции
Драйвер:	гидровлический мотор	Класс IP:	IP66
цвет:	В соответствии с просьбой	Effciency:	40%
модель:	VE9	Коэффициент:	61:1
Высокий свет:	гидровлический мотор ряда , шестерня слевинг

Коробка передач привода червя ВЭ9 с закрытым снабжением жилищем для системы слежения одиночной оси солнечной

Характер продукции

Вертикальный конструировать самая большая светловина приводов слевинг Хантуо, вертикальный конструировать главным образом использован для солнечной системы отслежывателя, особенная структура упрощает сложную структуру одиночного кронштейна солнечной системы слежения оси, уменьшая цену всей системы, вертикальный конструировать играет более конкурсную роль в солнечном рынке отслежывателя.

Модель:	ВЭ9	Место происхождения	Чанчжоу, Китай
Бренд	ХАНГТУО	Тип	Закрытый
Материал	42КрМо, 50Мн	Вращающий момент выхода	2000 Н.м
Опрокидывать вращающий момент момента	16 к Н.м	Удержание вращающего момента	30,5 к Н.м
Статическая осевая оценка	60 КН	Статическая радиальная оценка	130 КН
Динамическая осевая оценка	30 КН	Динамическая радиальная оценка	65 КН
Коэффициент шестерни	37:1	Эффективность	40%

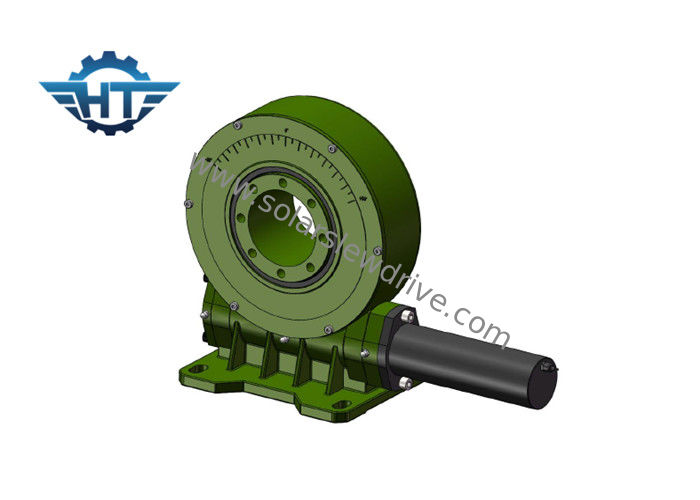

Коробка передач привода ряда ВЭ9 Вертял с закрытым снабжением жилищем для строительной техники 0

Применения

Самое общее применение привода слевинг для отслежывателей двойн-оси дривесаре двойн-оси слевинг солнечных, как хэлиостац и сконцентрированное фотоволтайкс (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
Спецификации позиционера Двойн-оси СДЭ

Особенность

1. Вертикальный закрытый конструировать с одиночным или двойным выходом.

2. Используя шестерню червя часов, мульти-зуб контактируя, возвращает высокий вращающий момент для того чтобы выдержать большую нагрузку.

Параметры серий ВЭ

Модель	Коэффициент	Вращающий момент требуемой производительности (Н.м)	Опрокидывающ вращающий момент (Н.м)	Держащ вращающий момент (Н.м)	Аксиальная нагрузка (кН)	Радиальная нагрузка (кН)	Эффективность	Точность (°)	Само-запирать	Вес (кг)
3"	31:1	600	1500	1800	22	15	40%	≤0.1	Да	12
5"	37:1	800	5000	9200	16	27	40%	≤0.1	Да	18
7"	57:1	1750	7000	13200	34	58	40%	≤0.1	Да	32
8"	51:1	2250	11200	20400	50	80	40%	≤0.1	Да	28
9"	61:1	2250	16000	30800	60	130	40%	≤0.1	Да	52
12"	78:1	4300	25000	40560	77	190	40%	≤0.1	Да	65
14"	85:1	5600	48000	44200	110	230	40%	≤0.1	Да	88
17"	102:1	6750	67000	53040	142	390	40%	≤0.1	Да	135
21"	125:1	16000	89000	65000	337	640	40%	≤0.1	Да	192
25"	150:1	21450	112000	89000	476	950	40%	≤0.1	Да	251
