| Brand Name: | HangTuo |
| Model Number: | СДЭ5 |
| MOQ: | 1 часть |
| цена: | USD 280~504 / pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L / C, T / T, Western Union |

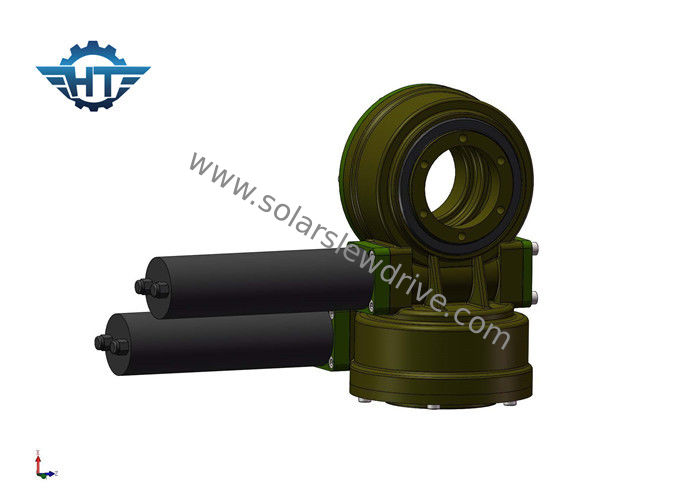

Приводы ряда двойной отрицательной реакции оси высокой небольшие, червь и структура шестерни для системы слежения двойной оси солнечной
Описание
Приводы Слевинг состоят из слевинг подшипник, вал червя, снабжение жилищем, подшипник, едут на автомобиле и так далее. Ехать на автомобиле привод вал червя, наружное кольцо подшипника слевинг вращает, наружное кольцо выведите наружу вращающий момент через фланец пока внутреннее кольцо подшипника слевинг зафиксировано в снабжении жилищем.
Функция
Привод Слевинг может вытерпеть больше аксиальной нагрузки, радиальную нагрузку и момент опрокидывать. Турнтабле или рамка вращают на азимуте и высоте управляемых путем слевинг привод.
Применение
Для солнечного: Оно конструирован в солнечной системе слежения и улучшает эффективность производства электроэнергии.
Для промышленного использования: Главным образом использованный для того чтобы управлять относительный вращать 2 возражает в 360°.
Преимущества
1. Конструированный с валом червя часов который обеспечивает больше контакт зуба и более высокого вращающего момента
2. Срок службы увеличен шестерней и расевай твердеет
3. Испытаны эксплуатационные характеристики продукта и обеспеченное качество продукции.
Много применений в которых привод слевинг можно использовать, главным образом потому что он идеален для применений которые требуют и нагрузк-удержания силы и вращательной прочности вращающего момента.
Спецификации
| Рабочие параметры модели СДЭ | ||||||||||
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
| Н.м | Н.м | кН | кН | Н.м | степень | Да | кг | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 21кг |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 32кг |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 54кг |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 88кг |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 157 кг |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 214кг |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 315кг |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 481кг |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 682 кг |
