Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 100~1100 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Тип: | Привод Слевинг ВЭ | Материал: | 42КрМо или 50Мн |
---|---|---|---|
Гарантия: | 5~10 лет | Размер: | 3 дюйма к 25 дюймов |
Тип зуба: | Спиральный зуб | Мотор: | АК или ДК или Хйдарулик |
цвет: | требуемый клиент | Применение: | Солнечный отслежыватель |
Высокий свет: | solar tracker drive,slewing drive for solar tracking system |
Высокая коробка передач червя вращающего момента нагрузки, ИП66 заключила зеро приводы ряда отрицательной реакции для сконцентрированной системы солнечной энергии
Описание

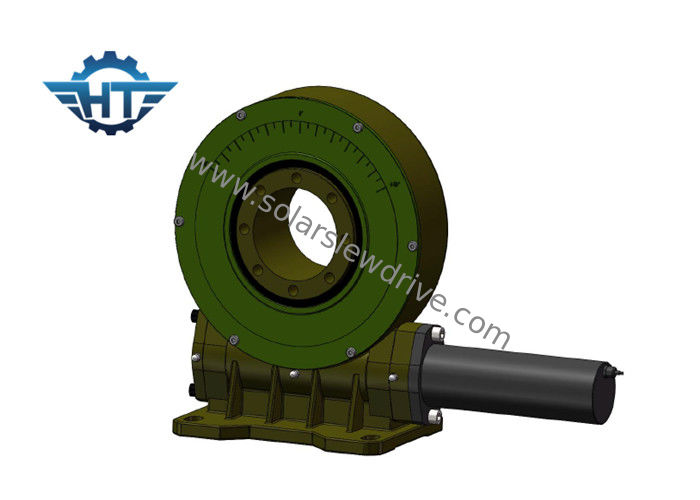

Приводы ряда неразъемный блок, который состоят из кольца ряда, шестерни, снабжения жилищем, и мотор (электрический или гидравлический) и оно конструированы для загрузки осевых, радиальных, и момента. Мы начали высокие приводы ряда шестерни червя отрицательной реакции специально для применений где высокая точность необходима.
Особенности
1. Хантуо сразило приводы приведено в действие с технологией червя часа стеклянной (двойной охватывать) для увеличенных регуляции, эффективности и точности нагрузки.
2. Изготовьте большое разнообразие стилей привода, модельных размеров, рядов представления, герметизируя вариантов, и устанавливать характеристики.
3. Размеры типовой модели от 75мм до 800мм в диаметре.
4. Отрицательная реакция, почти зеро отрицательная реакция
5. Само-запирать
Множественные варианты
1. 31:1 коэффициента уменьшения шестерни к 150:1
2. Установка горизонтальных, вертикальных, или сочетания из множественная оси
3. Одиночный червь или двойной червь
4. Электрический или гидравлический вариант мотора
5. Расквартировывать: Открытый или закрытый
6. Подгонянные конфигурации входного сигнала
7. Нестандартные конструкции в прикладные требования
Технические данные
Рабочие параметры модели ВЭ | ||||||||||||
Модель | Вращающий момент требуемой производительности (Н.м) | Держащ вращающий момент (Н.м) | ТилтингТорке (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Коэффициент | Точность (степень) | Точность | ИП | Работая Теп (℃) | Само-запирать | Вес (кг) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 12кг |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 18кг |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 32кг |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 28кг |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 52кг |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 65кг |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 88 кг |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 135 кг |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 192 кг |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Да | 251 кг |
