Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СЭ, ВЭ, СДЭ |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 100~1100 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Место происхождения: | Чанчжоу, Китай | Сертификация: | ISO, CE |
---|---|---|---|
Защитите характеристику: | Заключенный | Гарантия: | 3~10 лет |
Размер: | 3 дюйма к 25 дюймов | Применение: | Промышленный, солнечный отслежыватель |
Высокий свет: | привод слевинг для солнечной системы слежения,привод ряда для солнечного отслежывателя |
Привод ряда СЭ, ВЭ, СДЭ небольшой с червем конверта и винтовая зубчатая передача для того чтобы достигнуть контакта Мульти-зуба
Описание
Для того чтобы осуществить отслеживая функцию солнечной системы слежения, набор механической системы необходим для того чтобы управлять фотовольтайческой панелью так, что он вращает с солнечной траекторией. В то же время, фотовольтайческая система слежения должна встретить механические свойства скорости ветра обычной системы кронштейна, и также имеет некоторый вращающий момент выхода для того чтобы сопротивляться соответствуя сопротивлению ветра, для того чтобы осуществить динамическую деятельность фотовольтайческих кронштейна и отслежывателя под некоторой скоростью ветра. Привод ряда хороший выбор.
Привод ряда
Привод ряда один из обыкновенно используемых приводов силы для того чтобы отслеживать фотовольтайческую систему слежения, свои основные особенности компактная текстура; он может выдержать некоторый радял и аксиальные нагрузки, так же, как переворачивать вращающий момент, но также может передать большой вращающий момент, коэффициент торможения и так далее.
Редуктор шестерни червя конверта, своя структура включает червя конверта, основания и кольцо слевинг/шестерня.
Основание состоит из раковины цапфы и кольца места, раковина вала соединена с кольцом места, и линия оси раковины цапфы и линия оси кольца места перпендикулярны друг к другу в пространственном положении, и прибор червя конверта в раковине вала основания.
Подшипник ряда состоит из внутреннего кольца, наружного кольца шестерни и стального шарика или ролика врезанных между внутренним кольцом и наружным кольцом, которое фиксировано на одном конце кольца места основания и наружное кольцо шестерни зацеплено с червем конверта.

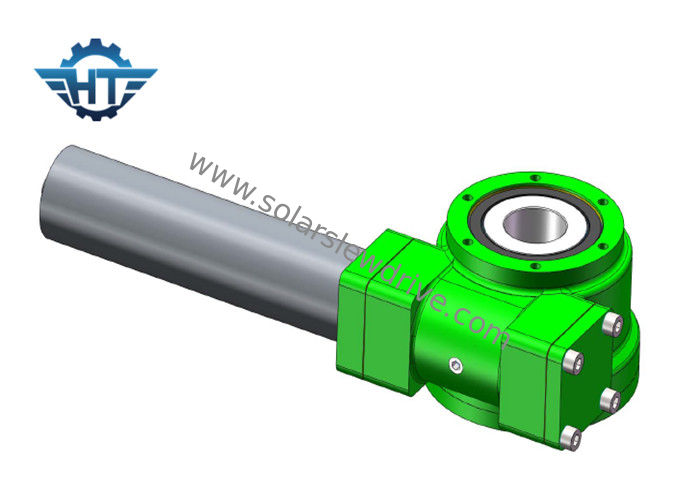

Изображение продукта
Технические данные
Рабочие параметры модели ВЭ | |||||||||||
Модель | Вращающий момент требуемой производительности (Н.м) | Держащ вращающий момент (Н.м) | ТилтингТорке (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Коэффициент | Точность (степень) | Точность | ИП | Само-запирать | Вес (кг) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | Да | 12кг |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | Да | 18кг |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | Да | 32кг |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | Да | 28кг |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | Да | 52кг |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | Да | 65кг |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | Да | 88 кг |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | Да | 135 кг |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | Да | 192 кг |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | Да | 251 кг |
