Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СЭ1 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 100~200/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Напряжение тока электропитания: | 24 в | Датчики Халл: | НЕТ |
---|---|---|---|
Тип: | 1 дюйм | Установка: | Горизонтальный |
Ось: | Одиночная ось | Цвет: | Серебр |
Высокий свет: | привод ряда для солнечного отслежывателя,солнечный привод отслежывателя |

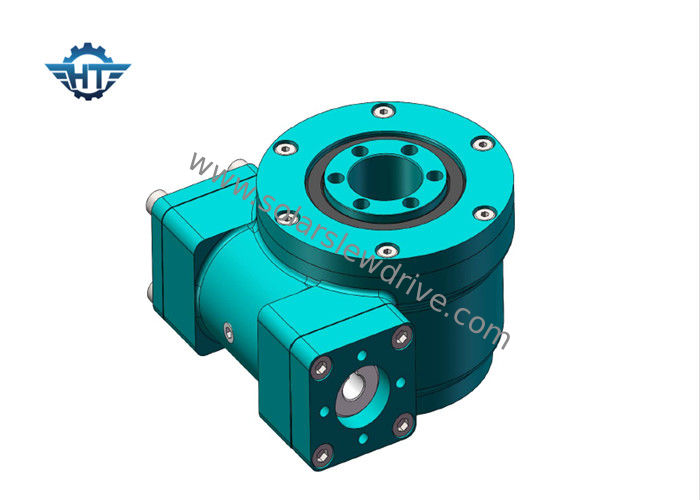

Небольшие Slewing нося Slewing изготовители привода кольца SE1, 50mn, материал 42crmo для солнечных отслежывателей
Описание
Прибор небольшой slewing нося обычно составлен червя, кольца slewing, снабжения жилищем, мотора, и подобия. В виду того что компоненты ядра slewing подшипники, они могут одновременно выдержать осевые силы, радиальные силы, и опрокидывать моменты. Сравненный с традиционными продуктами привода ряда, наш привод ряда легок для установки, легкий для поддержания, и сохраняет космос установки. Продукт можно широко использовать в строительной технике и новых полях энергии как сверхмощные планшетные тележки, краны контейнера, тележк-установленные краны, корабли воздушной работы, и системы поколения солнечной энергии.
Термическая обработка небольшого привода Slewing
Термическая обработка Raceway: Raceways подшипника slewing погашенная поверхность-индуктивн, и гася твердость обеспечена на HRC 55-62, которое может достигнуть достаточной глубины затвердетого слоя.
Термическая обработка шестерни: Должный к потребности передать силу, одно из колец slewing обычно имеет зубы. Государство термической обработки шестерни вообще нормализовано или закалено. Поверхность зуба можно также погасить согласно требованиям к потребителя. Гася твердость между 50 и 60 HRC и достаточной глубиной смогите быть гарантировано. Шестерню гася можно разделить в полный гасить зуба и одиночная индукцию зуба твердея в зависимости от применения. индукцию Одно-зуба твердея можно разделить в корень поверхности зуба гася и гасить поверхности зуба.
Технические данные
Привод ряда SE1 | Данные по мотора | ||
Расклассифицированный вращающий момент | 384 N.m | Расклассифицированное напряжение тока | 24 VDC |
Проектная скорость | 0,06 RPM | Расклассифицированное течение | <8 A=""> |
Максимальныйо выпуск продукции | Вращающий момент (3sec.) 460 N.m | Сила выхода | 25 w |
Коэффициент | 32:1 | Проектная скорость | 2 RPM |
Температура | -30℃~80℃ | Длина провода | 1 МЕТР |
Размеры
Технические данные привода Slewing серии SE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Термическая обработка термической обработки Raceway небольшой slewing нося: Raceways подшипника slewing погашенная поверхность-индуктивн, и гася твердость обеспечена на HRC 55-62, которое может достигнуть достаточной глубины затвердетого слоя.
