| Наименование марки: | HangTuo |
| Номер модели: | СЭ5 |
| минимальный заказ: | 1 часть |
| цена: | USD 280~504 / pc |
| Срок поставки: | 15~45 дней |
| Условия оплаты: | L / C, T / T, Western Union |

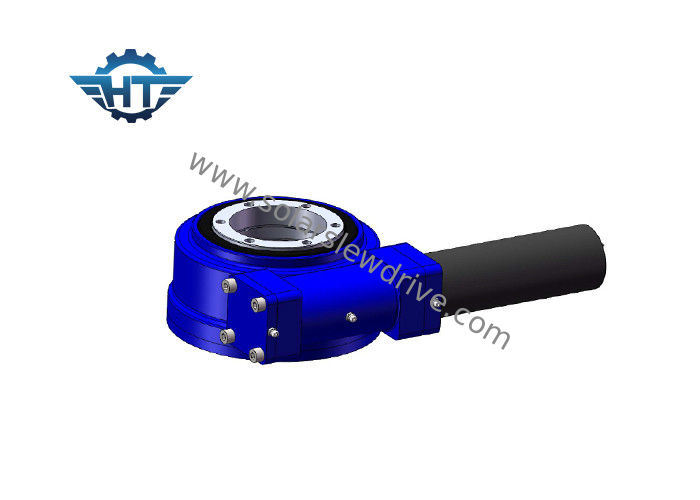

SE5 горизонтальный тип коробка передач привода ряда с CE аттестованным для косой солнечной системы слежения
Описание
Управляющее устройство червя ряда компактно построенный блок который состоит из кольца, базовой платины и червя slewing. Этот блок приносит преимущества кольца slewing и червя в один блок.
Соответствующее для применений которые требуют медленному вращению с непрерывным или циклическим движением способным на регулировать радиальные и осевые нагрузки. Продукт со стандартными размерами для соединять электрический или гидравлический мотор так же, как соединять всю систему к оборудованию.
Должный к своим сжатости, высокой ригидности и другим упомянутым преимуществам, управляющее устройство червя использовано в меняя оборудовании как мобильные платформы собрания, спутниковой системе, гидравлических нагружая кранах на кораблях откатки, небольших морских кранах, extendable вращая лестницах, в блоках колеса больших морских портальных транспортеров.
Параметры привода Slewing
| Рабочие параметры модели SE | ||||||||||
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Удержание вращающего момента | Аксиальная нагрузка | Радиальная нагрузка | Эффективность | Точность | Само-запирать | Вес |
| N.m | N.m | N.m | kN | kN | степень | Да | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Да | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Да | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Да | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Да | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 182 |
Преимущества
1. Вращение 360 градусов
2. Соединение управляя мотора от влево или вправо бортового
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
