| Наименование марки: | HangTuo |
| Номер модели: | СДЭ5 |
| минимальный заказ: | 1 часть |
| цена: | USD 280~504 / pc |
| Срок поставки: | 15~45 дней |
| Условия оплаты: | L / C, T / T, Western Union |

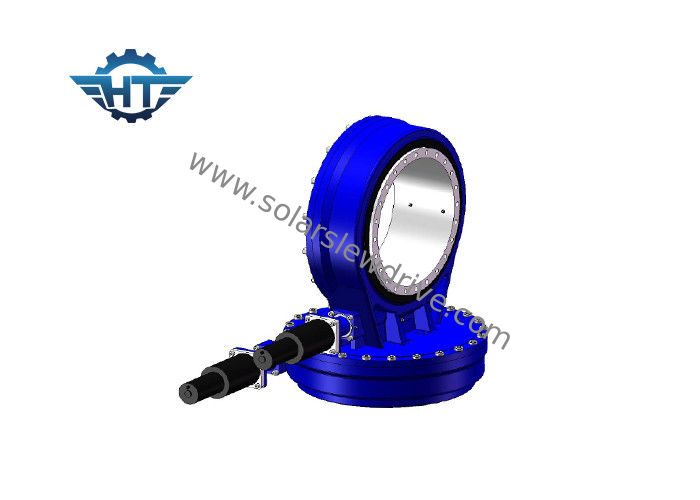

Коробка передач привода ряда ZSDE, небольшая отрицательная реакция с Nema для солнечного завода и спутниковая антенна
Описание
привод slewing Двойн-оси конструируя с приводом 2 осей в то же время. Это больше контактировать зуба и двойного вращающего момента выхода чем привод slewing серии SE. Этот продукт имеет длинную историю, технологический прочесс очень зрел теперь.
Преимущества
1. лучшее защитное представление
2. Уплотнение масла может предотвратить тавот протекая эффектно
3. Уплотнение масла рамок держит форму и напряжение и гарантирует непрерывный и эффективный ход части передачи.
4. Уплотнение масла высоко жар-сопротивляющся и носк-сопротивляющся представлению.
Рабочие параметры модели SDE
| Рабочие параметры модели SDE | ||||||||||
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
| N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 21kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 157 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 682 kg |
