Обеспечивать новаторские и рентабельные приводы Slewing
 |
| Место происхождения: | Китай |
| Фирменное наименование: | HangTuo |
| Сертификация: | CE, ISO9001 |
| Номер модели: | ЗСЭ 7" |
| Количество мин заказа: | 1 часть |
|---|---|
| Цена: | USD 280~504 / pc |
| Упаковывая детали: | Коробка переклейки |
| Время доставки: | 15~45 дней |
| Условия оплаты: | L / C, T / T, Western Union |
| Поставка способности: | 2000 ШТУК В МЕСЯЦ |
| Модель: | 7 дюймов | Коэффициент шестерни: | 57:1 |
|---|---|---|---|
| Применение: | CPV, CSP | Место происхождения: | Changzhou, Китай |
| Водитель: | Мотор шестерни 24VDC с датчиками залы | Установка: | ВЕРТИКАЛЬ |
| Цвет: | Как спрошено | отрицательная реакция: | менее чем 0,05 градуса |
| Высокий свет: | двигатель ряда,Привод ряда шестерни глиста |
||

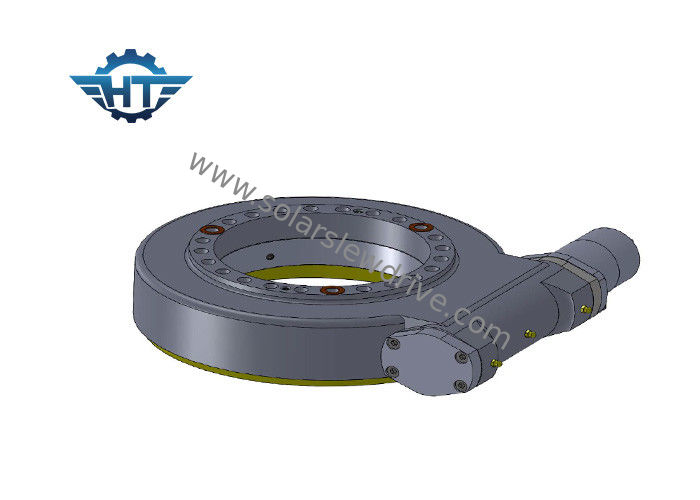

Приводы Slewing серии высокой точности ZSE солнечные с 24 моторами планетарной шестерни VDC электрическими
Описание
Отрицательная реакция – существующие зазоры зазора между зубами шестерни и червем очень общие и часто значительное и ключевой фактор в дизайнах шестерни и управляющих устройств. Зазоры между ими позволяют комнате для приложения смазки и могут помочь приспособить стрессы жары деятельности внутрь.
Шестерня и червь контакт в состоянии близко идеальной сетки. Эта воля в свою очередь учитывает сильно эффективную передачу движущей силы, распределение равномерной нагрузки и очень впечатляющий уровень располагать точность в приводе
Наши коробки передач slewing доказывали хорошо выполненный под весьма эксплуатационными режимами. Мы обеспечили приводы ряда со стоимостями сбережений от стандартных частей, уменьшенных дизайны времен выполнения, испытанных и доказанных через весь ряд и охотно - доступные запасные части для блоков в обслуживании особенно в массовом производстве.
Параметры приводов slewing ZSE
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес | Коэффициент |
| N.m | N.m | kN | kN | N.m | степень | Да | kg | ||||
| 3" | 31:1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0° | Да | 9kg | 31:1 |
| 5" | 37:1 | 317,5 | 6000 | 68 | 27 | 2300 | 40% | 0° | Да | 14kg | 37:1 |
| 7" | 57:1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0° | Да | 23kg | 57:1 |
| 9" | 61:1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0° | Да | 44 kg | 61:1 |
Параметры приводов Slewing SE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Применения которым нужна высоко точность
1. Роторные таблицы
2. Робототехническая система
3. Сконцентрированные станции солнечной энергии
4. Спутник антенны
