Обеспечивать новаторские и рентабельные приводы Slewing
 |
| Место происхождения: | Китай |
| Фирменное наименование: | HangTuo |
| Сертификация: | CE, ISO9001 |
| Номер модели: | SE5 |
| Количество мин заказа: | 1 часть |
|---|---|
| Цена: | USD 280~504 / pc |
| Упаковывая детали: | Коробка переклейки |
| Время доставки: | 15~45 дней |
| Условия оплаты: | L / C, T / T, Western Union |
| Поставка способности: | 2000 ШТУК В МЕСЯЦ |
| Модель: | SE5 | Коэффициент шестерни: | 37:1 |
|---|---|---|---|
| Применение: | Солнечные отслежыватели | Место происхождения: | Changzhou |
| Водитель: | мотор планетарной шестерни | Сертификат: | ISO9001, CE |
| установка: | Горизонтальный | Обслуживание: | Свободный |
| Цвет: | Как спрошено | отрицательная реакция: | 0,1 градуса |
| Высокий свет: | двигатель ряда,шестерня кольца слевинг |
||

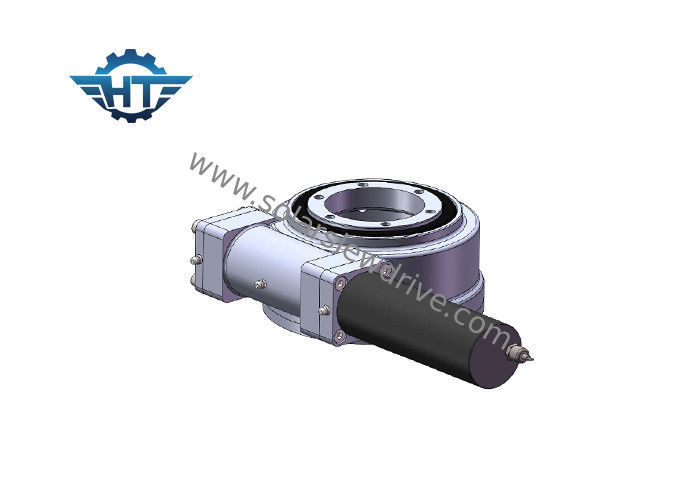

Горизонтальная установленная коробка передач привода ряда SE5 с 24 моторами VDC планетарными для солнечных отслежывателей
Описание
Привод Slewing имеет много типов как закрытый тип, открытый расквартировывая тип, вертикальный тип, двойной тип оси, тип высокой точности, привод slewing etc. типа дисковода червя основан на подшипнике slewing с сильным опрокидывая вращающим моментом момента и статической само-запирая функцией. Много контактирующей поверхности зуба конструирована специально для управлять высокой нагрузкой.
| Модель: | SE5 | Место происхождения | Changzhou, Китай |
| Бренд | HANGTUO | Тип | Заключенный |
| Материал | 42CrMo, 50Mn | Вращающий момент выхода | 600 N.m |
| Опрокидывать вращающий момент момента | 6 k N.m | Удержание вращающего момента | 9,2 k N.m |
| Статическая осевая оценка | 68 KN | Статическая радиальная оценка | 27 KN |
| Динамическая осевая оценка | 34 KN | Динамическая радиальная оценка | 14 KN |
| Коэффициент шестерни | 37:1 | Эффективность | 40% |
Порекомендованный привод slewing
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Главные преимущества приводов slewing SE
1. Вращение 360 градусов
2. Соединение управляя мотора от влево или вправо бортового
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Тавот был заполнен перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокий опрокидывая вращающий момент, соответствующий для горизонтальной установки
