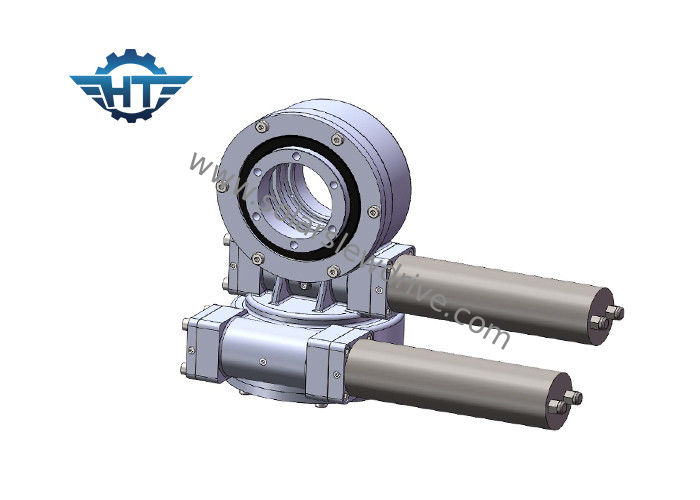

Привод ряда шестерни червя ZSDE5 солнечный для станции Heliostat/башни, отслежывателей двойной оси солнечных
Описание
Двойной привод ряда оси (тип ZSDE) - для heliostat csp
Heliostat прибор который включает amirror, обычно плоское зеркало, которое поворачивает для того чтобы держать отразить солнечный свет к предопределенной цели, возмещая потерю кажущееся движение солнца в небе.
Двойные приводы slewing серии baclash оси нул идеальное решение для зеркал. Своя основная функция держать зеркала для того чтобы вращать к 2 направлениям одновременно и на конюшне тем временем, и надежный достаточно работать в трудных на открытом воздухе условиях.
Надежность
Наши приводы slewing двойн-оси ZSDE уверяются на время жизни поля 30 год точный располагать 3D. Приводы SDE создают эффективное и надежное решение в одиночном приводе. Мы квалифицируем весь из наших компонентов и сырье используя стандарты устанавливает ISO 9001, аттестации CE для того чтобы увеличить жизнь поля.
Параметры серий SDE
| Модель |
Коэффициент |
Вращающий момент требуемой производительности (N.m) |
Опрокидывающ вращающий момент (N.m) |
Держащ вращающий момент (N.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Эффективность |
Точность (°) |
Само-запирать |
Вес (kg) |
| 3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0.1 |
Да |
25 |
| 5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Да |
34 |
| 7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0.1 |
Да |
56 |
| 9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0.1 |
Да |
92 |
| 12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Да |
160 |
| 14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Да |
224 |
| 17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Да |
320 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Да |
492 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Да |
705 |
Установка привода ряда
1. Очистите конструкцию крепления, например от сваривать, гальванизировать, выпарок, грязи, etc.
2. Поднимите привод ряда с болтами глаза.
3. Привод ряда будет установлен в разгруженном состоянии.
4. Следующая процедура будет следовать во избежание отступлениями между болтом затягивая силы.
5. Приложите жидкость замка потока к потокам.
6. Жидкость замка потока положения на зазоре потока спрашивая приспосабливая части полно.
7. Подожмите болты crosswise. См. общую картину в эскизе ниже как болтов получить вращающий момент в crosswise последовательности. Начало с или внутренним или наружным кольцом. Сделайте crosswise torqueing всех болтов до 30% из затягивать вращающий момент. После этого повторите crosswise вращающий момент до 80% из затягивать вращающий момент. В конце концов crosswise вращающий момент до 100% из затягивая вращающего момента.
Как выбрать свойственный размер приводов slewing?
Выбирать свойственный размер приводов slewing во избежание от единственных недостатка представления или остатка представления сыграть важную роль в достигать рентабельных решений.
Пожалуйста дайте нам следующую информацию для того чтобы выбрать соответствующий привод slewing:
1. применение
2. toque выхода требовал. Если вы не имеете ясную идею этих данных, то как раз скажите нам нагрузку, например, вес панелей и кронштейнов на нашем приводе slewing.
3. размеры нагрузки и самый большой ветер в вашей зоне в прошлых 10 летах которые использованы для того чтобы высчитать если привод, то мы порекомендовали смогли принести нагрузку maxium когда там приходят большой ветер.
4. скорость ведомого вала вы требовали которые поможет нам порекомендовать соответствующие моторы для вас.
5. другие информации как требование etc отрицательной реакции, ранга IP
