| Brand Name: | HangTuo |
| Model Number: | СДЭ3 |
| MOQ: | 1 часть |
| цена: | USD 280~504 / pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L / C, T / T, Western Union |

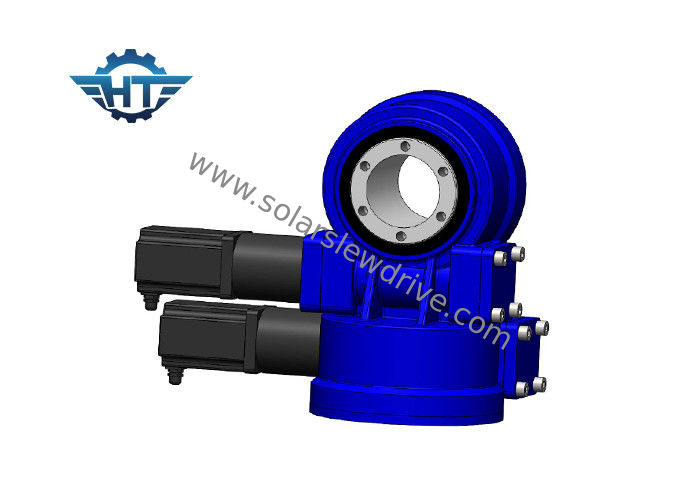

SDE3 31/1 солнечная вертикаль привода ряда и горизонтальное установленное для отслежывателей двойной оси солнечных
Описание
Привод Slewing SDE3 для отслежывателя Двойн-оси солнечного
Фирменное наименование: HT
Номер модели: SDE3
Условие: Новый
Обеспеченное послепродажное обслуживание: Инженеры доступные обслуживать машинное оборудование за морем
Вращающий момент выхода: 600 N.m
Опрокидывать вращающий момент момента: 1500 N.m
Удержание вращающего момента: 5800 N.m
Осевая оценка: 10 KN
Радиальная оценка: 15 KN
Коэффициент шестерни: 31:1
Отслеживать точность: ≤ 0.1°
Мотор: 12V, 24V, мотор DC, 380V, мотор AC 220V
Чистый вес: 25 Kg
Срок поставки: образец в 15 днях, заказ серии 15~45 дней
Особенности
Применения
Самое общее применение привода slewing для отслежывателей двойн-оси drivesare двойн-оси slewing солнечных, как heliostats и сконцентрированное photovoltaics (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
Спецификации позиционера Двойн-оси SDE
Надежность
Приводы slewing двойн-оси SDE уверяются на жизнь поля 30 год точный располагать 3D. Приводы SDE создают эффективное и надежное решение в одиночном приводе. Мы квалифицируем весь из наших компонентов и сырье используя стандарты устанавливает ISO 9001, аттестации CE для того чтобы увеличить жизнь поля.
Преимущества
Азимут & конструировать высоты совмещенный и заключенный могут улучшить отслеживая точность и эффективность производства электроэнергии.
FRB используя совмещенный конструировать достигло лучшей ригидности, сопротивления удара более сильного, способного для того чтобы выдержать жесткую окружающую среду пустыни и других.
Применение:
1) привод slewing серии SDE широко используемый для относительных частей вращения солнечного отслежывателя.
2) двойные отслежыватель оси солнечного PV и солнечный
Характеристики & преимущества
Представление
Приводы ряда используют запатентованную технологию червя часов для того чтобы дать максимальную поддержку контроля и движения. Наши шестерни червя включают 5 до 11 зуба на линии тангажа шестерни кольца от винта часов, который более высокий захват зуба чем стандартные черви, дающ коробке передач большие стабильность и прочность. Выучите больше о технологии часов.
Технические параметры
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
