Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СЭ1~25 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
модель: | Дюйм СЭ1~СЭ25 | Коэффициент шестерни: | 31:1~150:1 |
---|---|---|---|
Применение: | солнечные отслежыватели и строительная техника | Место происхождения: | Чанчжоу, Китай |
Драйвер: | электрический двигатель/гидравлический мотор/мотор сервопривода | Установка: | вертикальный и хотизонтал |
цвет: | В соответствии с просьбой | Отрицательная реакция: | меньше чем 0,1 градуса |
Высокий свет: | коробка передач привода червя,кольцо слевинг шестерни червя |

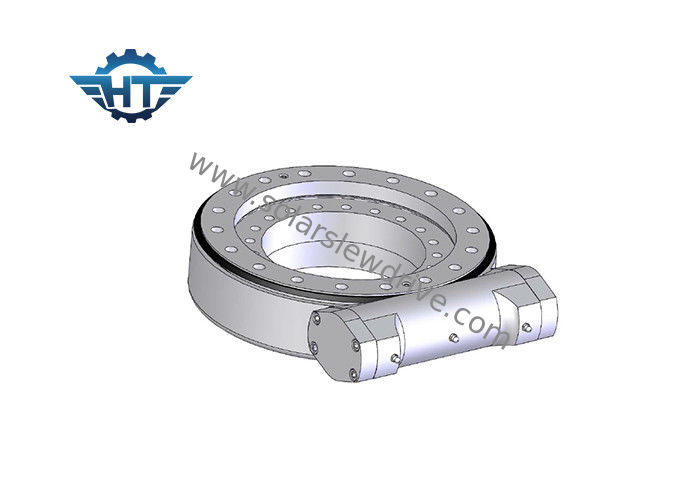

Описание товара
Существует множество применений, в которых может использоваться поворотный привод, в первую очередь потому, что он идеально подходит для применений, требующих как удерживающей нагрузки, так и крутящего момента.
Типичные применения поворотного привода включают, но не ограничиваются ими: солнечные трекеры, ветряные турбины, подъемники, гидравлические машины, телескопические рукоятки, экскаваторы, подъемники, краны, буровое оборудование, военную технику, роботизированную систему.
У нас есть широкий ассортимент поворотных приводов с диапазоном выходного крутящего момента от 221 фунт-сила-фут до 15800 фунт-сила-фут.
Поворотные кольца со встроенными червячными валами становятся все более популярными из-за простоты установки и используются в автокранах, небольших ветровых турбинах, платформах доступа, поворотных столах, устройствах отслеживания солнечной энергии, системах спутниковой связи и простых устройствах для перемещения материалов. Узлы высокой точности и нулевого люфта аналогичным образом применяются в конкретных проектах. Кроме того, мы можем предложить различные электрические и гидравлические моторы и коробки передач, чтобы соответствовать.
Вертикальная серия
модель | соотношение | Номинальный выходной крутящий момент | Крутящий момент | Осевая нагрузка | Радиальная нагрузка | Удерживающий момент | КПД | точность | С автоматической блокировкой | Вес |
Nm | Nm | кН | кН | Nm | степень | да | кг | |||
3" | 31: 1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | да | 13кг |
5" | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | да | 18кг |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | да | 28кг |
8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | да | 35кг |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | да | 51кг |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | да | 61кг |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | да | 78 кг |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | да | 105 кг |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | да | 185 кг |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | да | 244 кг |
Горизонтальная серия
модель | соотношение | Номинальный выходной крутящий момент | Крутящий момент | Удерживающий момент | Осевая нагрузка | Радиальная нагрузка | КПД | точность | С автоматической блокировкой | Вес |
Nm | Nm | Nm | кН | кН | степень | да | кг | |||
1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | да | 6 |
3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | да | 9 |
5" | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | да | 14 |
7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | да | 23 |
9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | да | 44 |
12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | да | 51 |
14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | да | 62 |
17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | да | 85 |
21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | да | 141 |
25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | да | 182 |
Серия с двумя осями
модель | соотношение | Номинальный выходной крутящий момент | Крутящий момент | Осевая нагрузка | Радиальная нагрузка | Удерживающий момент | КПД | точность | С автоматической блокировкой | Вес |
Nm | Nm | кН | кН | Nm | степень | да | кг | |||
3" | 31: 1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | да | 21кг |
5" | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | да | 32кг |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | да | 54кг |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | да | 88кг |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | да | 157 кг |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | да | 214kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | да | 315kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | да | 481kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | да | 682 кг |
Серия Dual Axis
модель | соотношение | Номинальный выходной крутящий момент | Крутящий момент | Осевая нагрузка | Радиальная нагрузка | Удерживающий момент | КПД | точность | С автоматической блокировкой | Вес |
Nm | Nm | кН | кН | Nm | степень | да | кг | |||
3" | 31: 1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | да | 21кг |
5" | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | да | 32кг |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | да | 54кг |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | да | 88кг |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | да | 157 кг |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | да | 214kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | да | 315kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | да | 481kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | да | 682 кг |
Двойной червь
модель | соотношение | Номинальный выходной крутящий момент | Крутящий момент | Осевая нагрузка | Радиальная нагрузка | Удерживающий момент | КПД | точность | С автоматической блокировкой | Вес | |
Nm | Nm | кН | кН | Nm | степень | да | кг | ||||
14" | 85: 1 | 12225 | 68000 | 340 | 130 | 110000 | 40% | ≤0.1 | да | 70 кг | |
17" | 102: 1 | 18525 | 160000 | 480 | 190 | 131200 | 40% | ≤0.1 | да | 102 кг | |
21" | 125: 1 | 30750 | 240000 | 980 | 390 | 162000 | 40% | ≤0.1 | да | 153 кг | |
25" | 150: 1 | 36750 | 360000 | 1200 | 430 | 178000 | 40% | ≤0.1 | да | 202 кг |
