| Brand Name: | HangTuo |
| Model Number: | СЭ5» |
| MOQ: | 1 часть |
| цена: | USD 280~504 / pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L / C, T / T, Western Union |

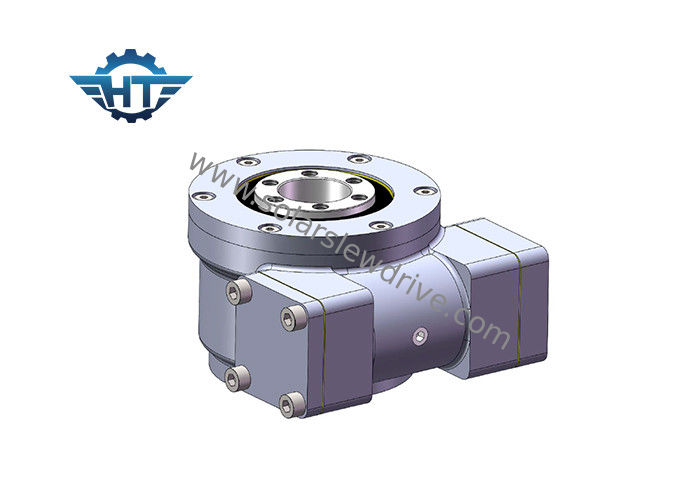

Горизонтальная установленная небольшая коробка передач привода червя SE5 для опрокинутой и косой солнечной системы слежения
Описание
Что привод Slewing?
Привод slewing (или сразил привод для краткости) законченное, готовый для установки системы которая состоит из кольца slewing шарика или ролика (подшипника), червя, и совершенно закрытого снабжения жилищем. Его можно подгонять с гидравлическими или электрическими планетарными коробками передач с дискретной рангом IP основанной на различных применениях и покупательском спросе.
Оно имеет особенности защиты от коррозии, высокой нагрузки, и высокой точности.
Slewing шестерни червя получает широкое применение в относительно роторных частях поля машинного оборудования и солнечной энергии как солнечная система слежения, роторное шасси воздушного работая машинного оборудования, крана тележки, сверла утеса, сверля машины, схватывая деревянную машину, машина прессформы кода.
Схема данных привода Slewing SE
| Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Удержание вращающего момента | Аксиальная нагрузка | Радиальная нагрузка | Эффективность | Точность | Само-запирать | Вес |
| N.m | N.m | N.m | kN | kN | степень | Да | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Да | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Да | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Да | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Да | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 182 |
Главные особенности
1. Неограниченные вращая угол и ряд
2. Обеспечьте самую эффективную передачу наивысшей мощности и вращающего момента возможных
3. Совершенно заключенное и загерметизированное снабжение жилищем выдерживает жесткие окружающие среды и безопасность повышений
Выбор мотора
Опционные детали: Почищенные щеткой моторы DC (12V/24V/48V) с или без датчиков залы, безщеточных моторов шестерни DC, мотора AC (220V/380V), кодировщика.
