| Brand Name: | HangTuo |
| Model Number: | СЭ21» |
| MOQ: | 1 часть |
| цена: | USD 280~504 / pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L / C, T / T, Western Union |

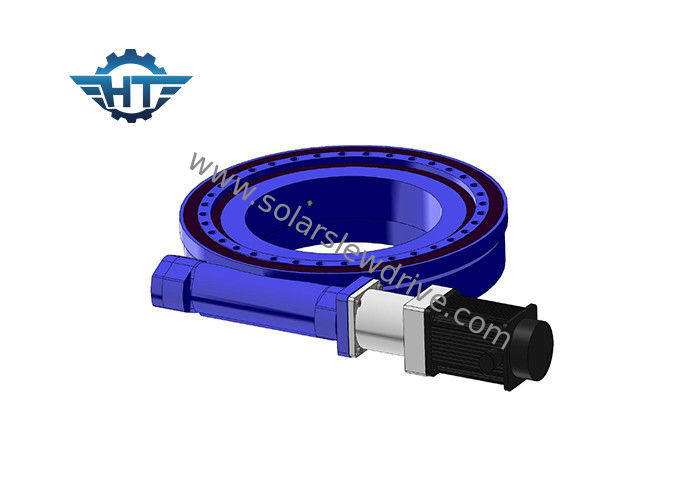

Привод Slewing оси высотой с вращающего момента 21 дюйма одиночный с гидравлическим мотором для морских кранов и землекопа
Краткое введение
SE заключил приводы slewing теперь самый популярный тип в рынке который может помочь привести движение в действие в машинном оборудовании как ветротурбины, военном оборудовании, землекопе s и также в экологически чистой энергии как солнечные отслежыватели, concertrated станциях солнечной энергии, в addtion, смог быть также примениться в других зонах как медицинское оборудование, лесохозяйство, организация сбора и удаления отходов и промышленные позиционеры. Снабжение жилищем полно помещают все компоненты привода как двойное охватывать gearset червя, планетарная передача, и подшипник turntable так, что они будут иметь полную защиту от элементов. Закрытый привод также выгоден если вы устанавливаете внутрь для того НОП не увидеть что части в motionto избегают повредить для того чтобы расположить работников.
Приводы slewing SE идеальны для работ которые требуют и нагрузк-удержания и вращательного вращающего момента от такой же коробки передач. Полн-закрытое приходит с технологией червя часов Hangtuo запатентованной, или приводами конуса и двойными охватывать gearsets червя где требуется, для максимальных нагрузк-удержания и эффективности. Каждый размер rigorously испытан для надежного представления типы ряд от 1 дюйма до 25 дюймов которые производящ 1.8kNm к 89kNm удержания вращающего момента, 0.3Nm к 21kNm вращающего момента выхода, 1 kNm к kNm 346 переворачивать емкость нагрузки момента, и коэффициентов уменьшения коробки передач 31:1 до 150: 1.
Slewing SE управляет техническими данными
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Установка
Вертикальная установка
Посоветовано установить приводы slewing ссылаясь на рисуя внешнюю сторону в солнечных применениях для лучшей защиты.
Для других применений, устанавливая направления будут основаны на оценке уровня защиты и будет лучшее для лучшей защиты.
Горизонтальная установка
Посоветовано установить приводы slewing перевернутые на оси азимута в солнечных применениях для лучшей защиты и добавить защиту для оси высоты.
Для других применений, устанавливая направления будут основаны на оценке уровня защиты и будет лучшее для лучшей защиты.
Для SE21, мы порекомендовали быть установленным горизонтально.
Таблица представления SE21
| Модель | горизонтальный привод червя дюйма |
| Коэффициент | 125:1 |
| Ранг IP | IP66 |
| Вращающий момент требуемой производительности | kNm 16 |
| Опрокидывать вращающий момент | kNm 271 |
| Аксиальная нагрузка | kN 1600 |
| Радиальная нагрузка | kN 640 |
| Удержание вращающего момента | kNm 65 |
| Эффективность | 40% |
| Точность | ° ≤0.1 |
| Само-запирать | Да |
| Вес | 140 kg |
| Работая температура | -30~+120 ℃ |
