| Brand Name: | HangTuo |
| Model Number: | СЭ14» |
| MOQ: | 1 часть |
| цена: | USD 280~504 / pc |
| Delivery Time: | 15~45 дней |
| Payment Terms: | L / C, T / T, Western Union |

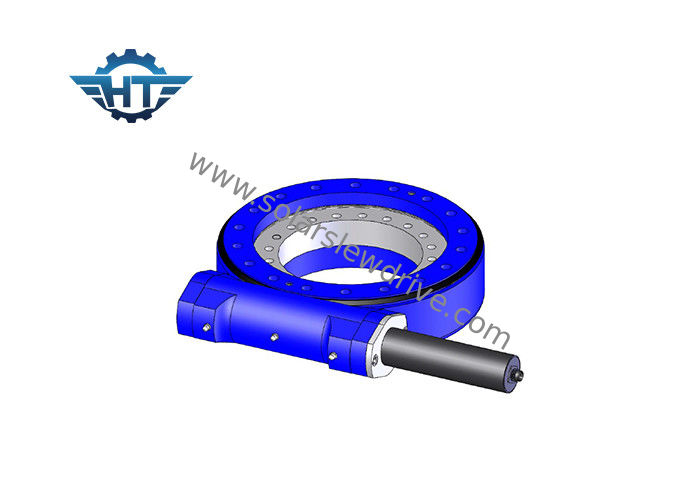

Коэффициент 85 шестерни SE14/1 небольшая шестерня червя отрицательной реакции сразил привод для отслежывателей одиночной оси и двойной оси солнечных
Описание
Структурные характеристики
Привод червя Slewing состоит из шестерни червя, вала червя, снабжения жилищем, подшипника, мотора и так далее. Мотор управляет валом червя, червем и охватывает червя и шестерня включена увеличить вращающий момент, стабилизированный и надежный.
Представление
Привод Slewing может вытерпеть больше аксиальной нагрузки, радиальную нагрузку и момент опрокидывать. Turntable или рамка вращают на азимуте и высоте управляемых путем slewing привод.
Объем применения
Типичные применения включают солнечные отслежыватели, ветротурбины, блюда спутника и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекопа s, и автомобильные подъемы.
Таблица представления SE14
| Модель | горизонтальный привод червя 14 дюймов |
| Коэффициент | 85:1 |
| Ранг IP | IP66 |
| Вращающий момент требуемой производительности | kNm 44 |
| Опрокидывать вращающий момент | kNm 135 |
| Аксиальная нагрузка | kN 680 |
| Радиальная нагрузка | kN 230 |
| Удержание вращающего момента | kNm 68 |
| Эффективность | 40% |
| Точность | ° ≤0.1 |
| Само-запирать | Да |
| Вес | 62 kg |
| Работая температура | -30~+120 ℃ |
Технические данные приводов Slewing SE
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Наши обслуживания
Больше чем 10 различных размеров, старт с 3' размер до 25" размер дюйма, среди их 5", 7", 9" 12", 14", 17", 19" и 21". Они и широко использованы в солнечных системах слежения (PV, CPV, HCPV и heliostat) и регулярных кораблях, как подъемы человека, краны тележки, так же, как модульные корабли.
