| Наименование марки: | HangTuo |
| Номер модели: | СЭ9» |
| минимальный заказ: | 1 часть |
| цена: | USD 280~504 / pc |
| Срок поставки: | 15~45 дней |
| Условия оплаты: | L / C, T / T, Western Union |

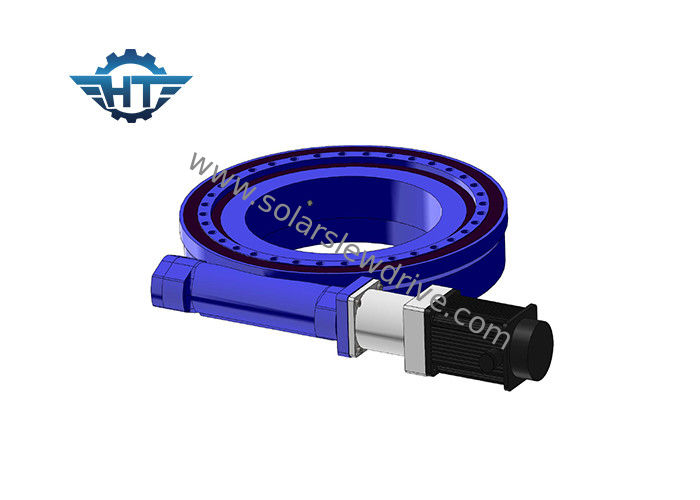

Горизонтальная установленная модельная шестерня червя SE9 сразила привод с моторами сервопривода для оборудования автоматизации
Преимущества
1. Сильный переворачивая момент
2. Adopt охватывая привод червя
3. Multi контакт зуба, высокая емкость нагрузки
4. Само-запирая функция
Привод червя более высокое носк-сопротивление зубчатой передачи червя, который имеют высокую емкость нагрузки и опрокидывать вращающий момент момента для обеспечения стабильности, надежности и хорошо performanced. Привод червя также доступен для более высокого отслеживая точного поля.
Рабочие параметры SE9
| Модель: | горизонтальный привод червя 9 дюймов |
| Вращающий момент требуемой производительности: | 4300 Nm |
| Опрокидывать вращающий момент: | 45000 Nm |
| Аксиальная нагрузка: | kN 340 |
| Радиальная нагрузка: | kN 130 |
| Удержание вращающего момента: | 31000 Nm |
| Эффективность: | 40% |
| Точность: | ° ≤0.1 |
| Само-запирать: | Да |
| Вес: | 49 kg |
Slewing SE управляет данными
| Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
