Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СДЭ 21" |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Материал: | 50Мн, 42КрМо, КТ | Коэффициент шестерни: | 125:1 |
---|---|---|---|
Вращающий момент требуемой производительности: | кНм 16 | Удержание вращающего момента: | кНм 89 |
Опрокидывать вращающий момент: | кНм 65 | Стандартный цвет: | РАЛ 9006 |
отрицательная реакция: | меньше чем 0,1 градуса | Вращая тип: | Двойная ось |
Высокий свет: | Привод кольца Slewing,небольшой привод ряда |

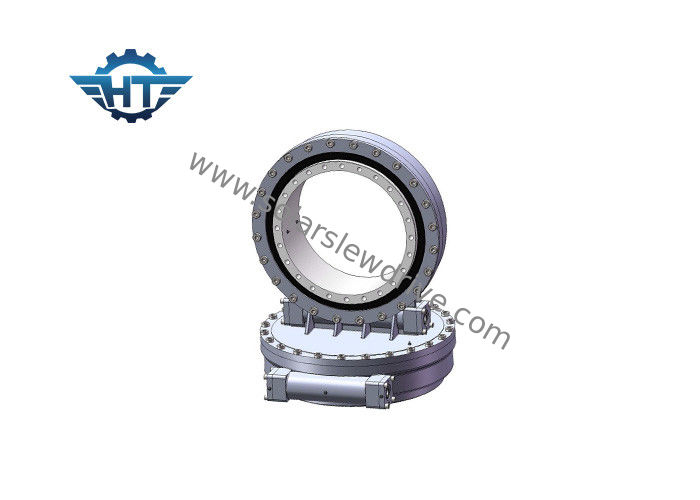

Коэффициент 125 шестерни СДЭ 21/1 час снабжения жилищем привода ряда шестерни червя закрытый для КПВ
Преимущество продукта
СДЭ3, СДЭ7, СДЭ21ИСО9001/КЭаттестовалошестернючервяприводарядадляотслежывателясолнца
1) Более высокие вращающий момент выхода и нагрузка удержания
2) Верхняя отслеживая точность
3) Сильная коррозионная устойчивость и герметизировать эффективные
Применение
СДЭ3, СДЭ7, СДЭ21 удваивают подшипник слевинг привода слевинг оси для солнечной энергии
Описание
Приводы ряда использованы для одновременной передачи осевых и радиальных сил так же, как передачи опрокидывать моменты. Приводы ряда состоят из кольца слевинг шарика или ролика, гидравлический или электрических приводов, и совершенно закрытого снабжения жилищем. СЭ серии сразил приводы конструирован с шестерней червя.
Технические спецификации двойного привода Слевинг оси
Модель | Коэффициент | Вращающий момент требуемой производительности (Н.м) | Опрокидывающ вращающий момент (Н.м) | Держащ вращающий момент (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Эффективность | Точность (°) | Само-запирать | Вес (кг) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 7 |
Примечание: Вышеуказанные размеры и параметры могут быть уточнены или отрегулированный, для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. Разные виды моторов смогли соответствоваться, как гидравлические моторы, степпер моторы, электрические моторы етк.
3. Другие цвета доступные основанные на коде РАЛ; наш стандартный цвет РАЛ 9006.
Области применения
Поле энергии ветра | Металлургическое машинное оборудование |
Легкая промышленность | Тяжелые оборудования |
Порт/морское Мачинер | Военные продукты. |
Минирование строительной техники | Оборудование стальных работ |
Завод по обработке нечистот | Сельскохозяйственная техника |
привод слевинг для системы слежения двойной оси солнечной
