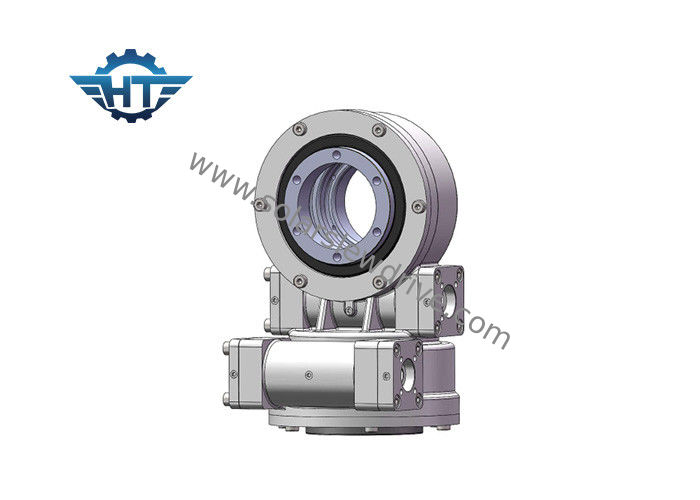

Закрытый привод Слевинг шестерни червя СДЭ5 для двойной системы слежения ГПС Солнца оси для 2 направлений

Закрытый привод Слевинг шестерни червя СДЭ5 для двойной системы слежения ГПС Солнца оси для 2 направлений

  • Закрытый привод Слевинг шестерни червя СДЭ5 для двойной системы слежения ГПС Солнца оси для 2 направлений
  • Закрытый привод Слевинг шестерни червя СДЭ5 для двойной системы слежения ГПС Солнца оси для 2 направлений
Закрытый привод Слевинг шестерни червя СДЭ5 для двойной системы слежения ГПС Солнца оси для 2 направлений
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: СДЭ5»
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 280~504 / pc
Упаковывая детали: Коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L / C, T / T, Western Union
Поставка способности: 2000 ШТУК В МЕСЯЦ
контакт
Подробное описание продукта
Материал: 50Мн, 42КрМо, КТ модель: ось 2 7 дюймов
Коэффициент шестерни: 57: 1 Вращающий момент выхода: 0,8 кНм
Удержание вращающего момента: кНм 6 Опрокидывать вращающий момент: кНм 9,2
Эффективность: 40% Темп работы.: -30 Сельсюс~+120 Градус цельсия
Высокий свет:

Привод кольца Slewing

,

двигатель червя

Закрытый привод Слевинг шестерни червя СДЭ5 для двойной системы слежения ГПС Солнца оси для 2 направлений



Дескрипитон



Модель: СДЭ7
Место происхождения: Чанчжоу, Китай
Бренд: ХТ
Тип: Закрытый
Материал: 42КрМо, 50Мн
Вращающий момент выхода: 800Н.м
Опрокидывать вращающий момент момента: 6000 Н.м
Удержание вращающего момента: 9200 Н.м
Статическая осевая оценка: 133 КН
Статическая радиальная оценка: 53 КН
Динамическая осевая оценка: 32 КН
Динамическая радиальная оценка: 28КН
Коэффициент шестерни: 57:1
Эффективность: 40%



Привод слевинг Хантуо составлен снабжения жилищем, подшипника слевинг, запечатывания, охватывая червя с некоторыми завершенными запасными частями. Мы можем также произвести электронный мотор и гидравлический мотор используемые для слевинг приводы, которые могут движения для направления по часовой стрелке и встречного вращения направления по часовой стрелке.



Преимущество



1. Сильный переворачивая момент основанный на кольце слевинг

2. Адопт охватывая привод червя

3. Управляйте более большой нагрузкой для использования мулти контакта зуба

4. Улучшайте статическую само-запирая функцию



Диаграмма представления серии СДЭ



Модель Коэффициент Вращающий момент требуемой производительности (Н.м) Опрокидывающ вращающий момент (Н.м) Держащ вращающий момент (Н.м) Аксиальная нагрузка (кН) Радиальная нагрузка (кН) Эффективность Точность (°) Само-запирать Вес (кг)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 Да 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 Да 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 Да 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 Да 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 Да 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 Да 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 Да 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Да 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Да 705



Примечание: Вышеуказанные размеры и параметры могут быть уточнены или отрегулированный, для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.



Классификации & чертежи

Обычно одиночный тип оси; двойной тип оси, вертикальный тип и двойной червь печатают от 3 до 25 дюйма, для детали пльс свяжутся мы для рисовать продаж.



Например рисовать продаж дюйма СДЭ5:



Размеры установки:

Закрытый привод Слевинг шестерни червя СДЭ5 для двойной системы слежения ГПС Солнца оси для 2 направлений 0
