| Наименование марки: | HangTuo |
| Номер модели: | СДЭ7» |
| минимальный заказ: | 1 часть |
| цена: | USD 280~504 / pc |
| Срок поставки: | 15~45 дней |
| Условия оплаты: | L / C, T / T, Western Union |
материальный двойной привод ряда оси 50Мн/42КрМо держа вращающий момент 13 КНм для солнечного отслежывателя
Описание

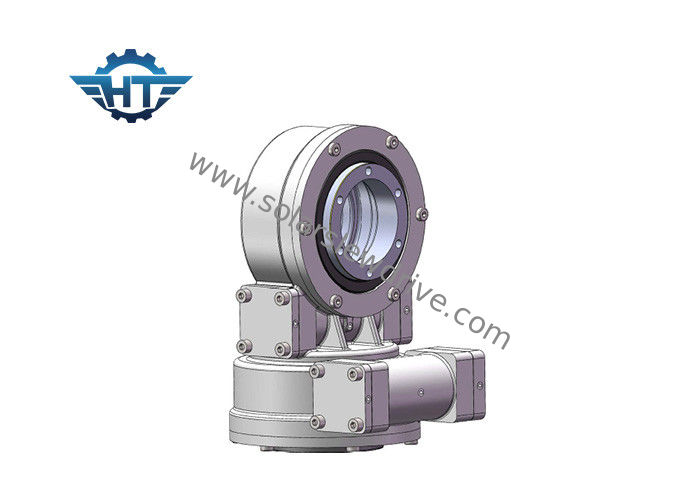

Привод Слевинг СДЭ7 для отслежывателя Двойн-оси солнечного
Фирменное наименование: ХТ
Номер модели: СДЭ3А
Условие: Новый
Обеспеченное послепродажное обслуживание: Проектирует доступный для того чтобы обслуживать машинное оборудование за морем
Вращающий момент выхода: 2000 Н.м
Опрокидывать вращающий момент момента: 13500 н, м
Удержание вращающего момента: 13200 Н.м
Осевая оценка: 34 КН
Радиальная оценка: 58 КН
Коэффициент шестерни: 57:1
Отслеживать точность: ≤ 0.1°
Мотор: 12В, 24В, мотор ДК, 380В, мотор АК 220В
Чистый вес: 56 Кг
Срок поставки: Не позднее 15 рабочих дней после того как подтверженный заказ и оплата получили.
Преимущества
Азимут & конструировать высоты совмещенный и заключенный могут улучшить отслеживая точность и эффективность производства электроэнергии.
ФРБ используя совмещенную конструируя достиганную лучшую ригидность, сопротивление удара более сильное, способное для того чтобы выдержать жесткую окружающую среду пустыни и других.
Представление
Технология червя часов приводов ряда запатентованная пользой для того чтобы дать максимальную поддержку контроля и движения. Наши шестерни червя включают 5 до 11 зуба на линии тангажа шестерни кольца от винта часов, который более высокий захват зуба чем стандартные черви, дающ коробке передач большие стабильность и прочность. Выучите больше о технологии часов.
Применения
Самое общее применение привода слевинг для отслежывателей двойн-оси дривесаре двойн-оси слевинг солнечных, как хэлиостац и сконцентрированное фотоволтайкс (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
Спецификации позиционера Двойн-оси СДЭ
1) Привод слевинг серии СДЭ широко используемый для относительных частей вращения солнечного отслежывателя.
2) Двойные отслежыватель оси солнечного ПВ и солнечный
Надежность
Приводы слевинг двойн-оси СДЭ уверены на жизнь поля 30 год точный располагать 3Д. Приводы СДЭ создают эффективное и надежное решение в одиночном приводе. Мы квалифицируем все из наших компонентов и сырья используя стандарты установленные ИСО 9001, аттестации КЭ для того чтобы увеличить жизнь поля.
Данные по серии СДЭ технические
| Модель | Коэффициент | Вращающий момент требуемой производительности (Н.м) | Опрокидывающ вращающий момент (Н.м) | Держащ вращающий момент (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Эффективность | Точность (°) | Само-запирать | Вес (кг) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
