Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | СДЭ5» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L / C, T / T, Western Union |
Поставка способности: | 2000 ШТУК В МЕСЯЦ |
Материал: | 50Mn, 42CrMo | модель: | СДЭ 5 |
---|---|---|---|
Коэффициент шестерни: | 37:1 | Вращающий момент требуемой производительности: | 800 Нм |
Держать вращающий момент: | 9200 Нм | Опрокидывать вращающий момент: | 6000 Нм |
Эффективности: | 40% | Стандартный цвет: | РАЛ 9006 |
Отрицательная реакция: | ≤ 0,1 | Функция: | двойная ось |
Высокий свет: | Привод кольца Slewing,двигатель червя |

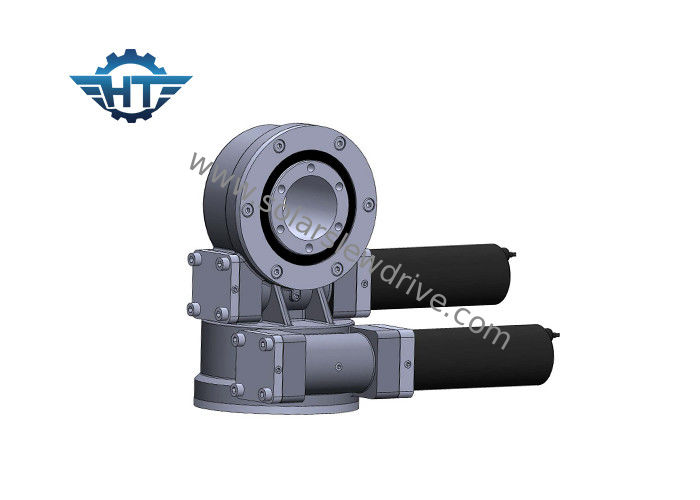

Зацепите коэффициент 37/1 кольцо Слевинг шестерни червя эффективности 40% для системы слежения двойной оси солнечной
Особенности
Проникните привод, который более высокая зубчатая передача червя носк-сопротивления, смогл нагрузить сильный вращающий момент выхода и опрокидывать вращающий момент момента с хорошим представлением стабильности и надежности. Привод червя также доступен для более высоко отслеживать точное поле как КПВ, КСП, спутниковые применения.
Преимущества
1. Высокий бакхолдинг вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. Охватывающ привод червя внутрь
3. Мулти контакт зуба для обеспечения высокой нагрузки
4. Само-запирать функцию
Технические данные
Модель | Коэффициент | Вращающий момент требуемой производительности (Н.м) | Опрокидывающ вращающий момент (Н.м) | Держащ вращающий момент (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Эффективность | Точность (°) | Само-запирать | Вес (кг) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Да | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 34 |
7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Да | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 705 |
Примечание: Вышеуказанные размеры и параметры могут быть уточнены или отрегулированный, для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, степпер моторы, электрические моторы етк.
3. другие цвета доступные основанные на коде РАЛ; наш стандартный цвет РАЛ 9006.
Аппликатонс
Путем приложение приводов двойных слевинг оси на солнечной системе, панели всегда будут ориентированы к солнцу, никакому делу сезон, времени дня или широте регионов. Он может позволить владельцу проекта приобрести больше емкости электричества до 40%. И таким образом больше выход.
