Обеспечивать новаторские и рентабельные приводы Slewing
 |
| Место происхождения: | Китай |
| Фирменное наименование: | HangTuo |
| Сертификация: | CE, ISO9001 |
| Номер модели: | СЭ14» |
| Количество мин заказа: | 1 часть |
|---|---|
| Цена: | USD 280~504 / pc |
| Упаковывая детали: | Коробка переклейки |
| Время доставки: | 15~45 дней |
| Условия оплаты: | L / C, T / T, Western Union |
| Поставка способности: | 2000 ШТУК В МЕСЯЦ |
| Материал: | 50Mn, 42CrMo | модель: | СЭ14» |
|---|---|---|---|
| Коэффициент шестерни: | 85:1 | Вращающий момент требуемой производительности: | 6550Нм |
| Держать вращающий момент: | 68000Nm | Опрокидывать вращающий момент: | 54200Нм |
| Эффективности: | 40% | Стандартный цвет: | РАЛ 9006 |
| аксиальная нагрузка: | 680 KN | Радиальная нагрузка: | кН 230 |
| Высокий свет: | солнечный привод отслежывателя,шестерня слевинг |
||
Характер продукции

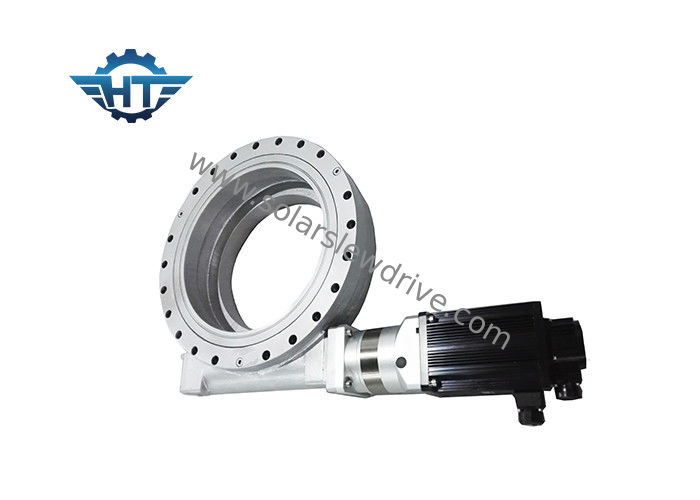

Тип: Привод слевинг дюйма СЭ14
Особенности:
1. Тип зуба: Спиральный зуб
2. давление на подшипник: легкая нагрузка
3. тип дисковода: Привод мотора
4. модуль: 5/3.75
5. количество валов червя: 1
6. коэффициент шестерни: 85: 1
7. эффективность: 40%
8. Само-запирая шестерни: ДА
9 весов: 63 кг
Опрокидывать вращающий момент момента: Этот вращающий момент нагрузка силы тяжести умноженная расстоянием между положением нагрузки и центром подшипника слевинг. Если фактический вращающий момент больше чем расклассифицированный опрокидывая вращающий момент момента, то привод слевинг будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника слевинг
Аксиальная нагрузка: Нагрузка параллельная к оси подшипника слевинг
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента, его также увиден как сломленный вращающий момент.
Само-запирать: Только когда нагрузка, привод слевинг не может обратить поворачивает и таким образом вызвал само-запирать.
Технические данные
| Рабочие параметры модели СЭ | ||||||||||||
| Модель | Вращающий момент требуемой производительности (Н.м) | Держащ вращающий момент (Н.м) | ТилтингТорке (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Коэффициент | Эффесиенси | Точность (степень) | ИП | Работая Темп. (℃) | Само-запирать | Вес (кг) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 8 |
| 5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 12 |
| 7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 204 |
Примечание: Для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.
Подгонянные обслуживания
1. особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, степпер моторы, электрические моторы етк.
3. другие цвета доступные основанные на коде РАЛ; наш стандартный цвет РАЛ 9006.
