Обеспечивать новаторские и рентабельные приводы Slewing
 |
| Место происхождения: | Китай |
| Фирменное наименование: | HangTuo |
| Сертификация: | CE, ISO9001 |
| Номер модели: | ВЭ9» |
| Количество мин заказа: | 1 часть |
|---|---|
| Цена: | USD 280~504 / pc |
| Упаковывая детали: | Коробка переклейки |
| Время доставки: | 15~45 дней |
| Условия оплаты: | L / C, T / T, Western Union |
| Поставка способности: | 2000 ШТУК В МЕСЯЦ |
| Материал: | 50Mn, 42CrMo | модель: | ВЭ9» |
|---|---|---|---|
| Коэффициент шестерни: | 61:1 | Вращающий момент выхода: | 2250 Нм |
| Держать вращающий момент: | кНм 31~45 | Опрокидывать вращающий момент: | кНм 16~21 |
| Эффективности: | 40% | Стандартный цвет: | РАЛ 9006 |
| Высокий свет: | гидровлический мотор ряда,шестерня слевинг |
||

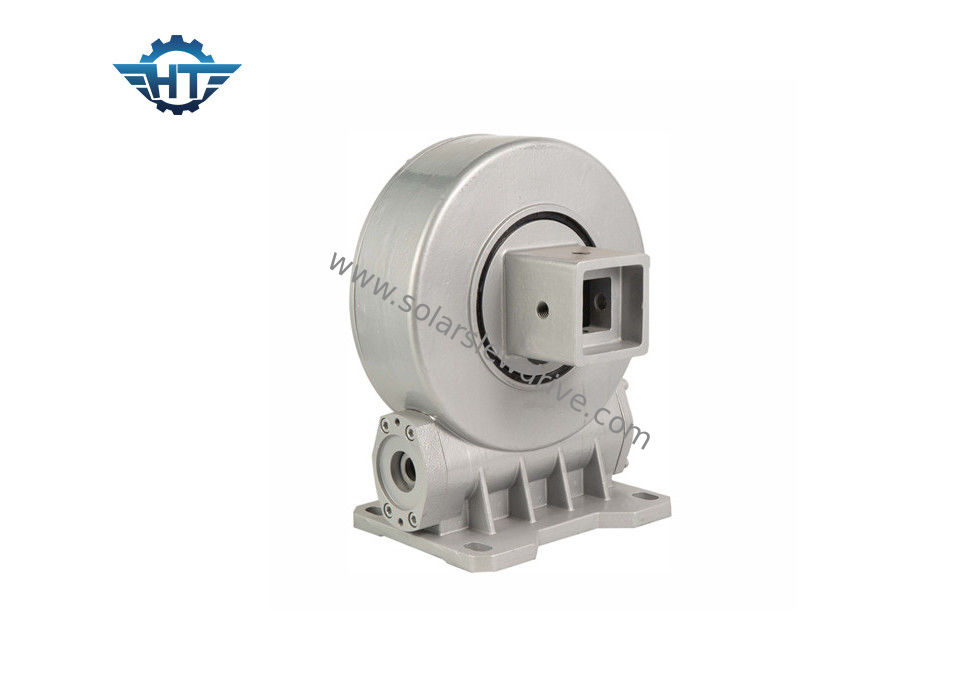

Коробка передач привода ряда ВЭ9 с мотором дк 24в для одиночной системы слежения оси
Описание
Серия ВЭ крепкое решение привода слевинг закрыт-передачи оборудованное для высокого круга обязаностей, низкоскоростной (<1 RPM="">
Преимущества
1. Высокий бакхолдинг вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. Внутренность трудного стопа в случае если мульфунктионинг системы управления программного обеспечения
3. Охватывающ привод червя внутрь
4. Мулти контакт зуба для обеспечения высокой нагрузки
5. Само-запирать функцию
Параметры серий ВЭ
| Модель | Коэффициент | Вращающий момент требуемой производительности (Н.м) | Опрокидывающ вращающий момент (Н.м) | Держащ вращающий момент (Н.м) | Аксиальная нагрузка (кН) | Радиальная нагрузка (кН) | Эффективность | Точность (°) | Само-запирать | Вес (кг) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Примечание: Вышеуказанные размеры и параметры могут быть уточнены или отрегулированный, для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, степпер моторы, электрические моторы етк.
3. другие цвета доступные основанные на коде РАЛ; наш стандартный цвет РАЛ 9006.
Аппликатонс
Одиночная система слежения оси
Одиночная система слежения оси включает плоскую одиночную ось и опрокинутую одиночную ось.
