Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |

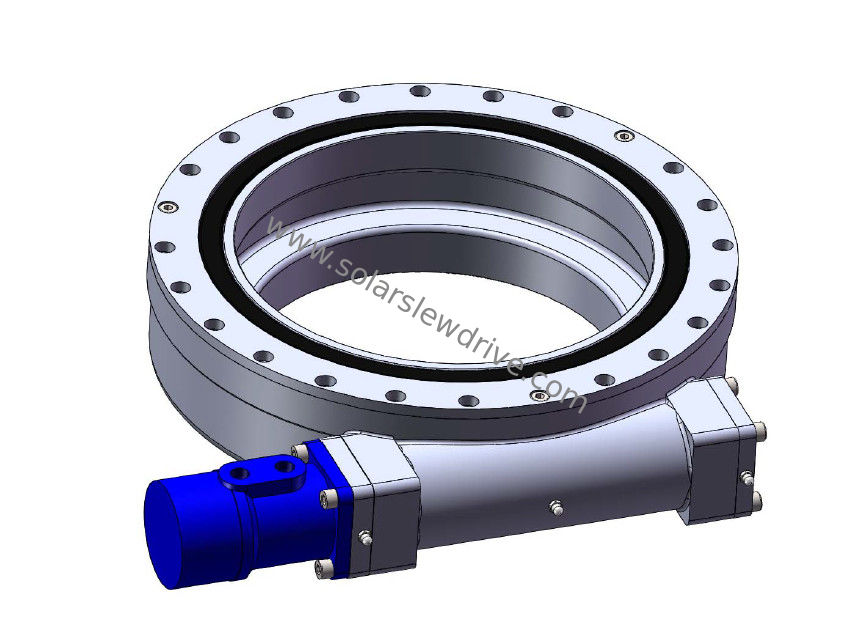

Номер модели: | SE14» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Материал: | 50Мн, 42КрМо | Модель: | SE14» |
---|---|---|---|
Коэффициент шестерни: | 85:1 | Вращающий момент требуемой производительности: | 6550Nm |
Удержание вращающего момента: | 68000Nm | Опрокидывать вращающий момент: | 54200Nm |
Эффективность: | 40% | Стандартный цвет: | RAL 9006 |
Осевая нагрузка: | kN 680 | Радиальная нагрузка: | kN 230 |
Высокий свет: | привод ряда высокой нагрузки гидравлический,гидравлический привод ряда se14,гидравлический двойной привод ряда оси |
Характер продукции
Самоходное гидравлическое планшетное применение
SPMT коротко для самоходного модульного транспортера и как самоходный транспортер модуля, также известный как самоходное гидравлическое планшетное. Главным образом использованный в тяжелом, большом, высоком, особенном переходе структуры, свои преимущества главным образом гибкая, легкая загрузка и разгружать, согласно тому и весу несущей, комбинация серии параллельная свободная, максимальный показатель перехода больше чем 15 000 тонн. SPMT широко использовано в производстве оборудования, нефти, химическом, оффшорном масле, строительстве моста и других полях.
«Взаимн автомобиль» для краткости. Особенное машинное оборудование используемое в контейнерных терминалах или на дворе. Его можно использовать для регуляции контейнера горизонтальной, так же, как как код двора двора, и как разнообразие корабли для замены, универсальное машинное оборудование. Транспортируя горизонтально, скорость вообще 23 km/h; До 32 km. Она охарактеризована хорошей подвижностью и небольшим радиусом качания корабля; Взаимн экипажи одиночных, двойных, 3 и 4-яруса с емкостью кучи. Иллюстрация показывает что однослойные корабли взаимн перехода главным образом использованы для горизонтальной регуляции, не может быть штабелированными контейнерами, а может быть заменена на автомобиле шасси или железнодорожные корабли, своя стабильность лучшие, скорость можно улучшить.
Особенности
1. Тип зуба: Спиральный зуб
2. давление на подшипник: легкая нагрузка
3. тип дисковода: Привод мотора
4. модуль: 5/3.75
5. количество валов червя: 1
6. коэффициент шестерни: 85: 1
7. эффективность: 40%
8. Само-запирая шестерни: УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
9 весов: 63 kg
Опрокидывать вращающий момент момента: Этот вращающий момент нагрузка силы тяжести умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если фактический вращающий момент больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.
Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing
Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing
Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента, его также увиден как сломленный вращающий момент.
Само-запирать: Только когда нагрузка, привод slewing не может обратить вращает и таким образом вызванный само-запирать.
Технические данные
Рабочие параметры модели SE | ||||||||||||
Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (N.m) | TiltingTorque (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Effeciency | Точность (степень) | IP | Работая Temp. (℃) | Само-запирать | Вес (kg) |
1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 12 |
7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Да | 204 |
Подгонянные обслуживания
1. особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
