Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE9» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Модель: | VE9 | Коэффициент шестерни: | 61:1 |
---|---|---|---|
Применение: | Система отслеживания PV | Место происхождения: | Changzhou, Китай |
Мотор шестерни: | Планетарная коробка передач 24 В | Сертификат: | ISO9001, CE |
Цвет: | Как спрошено | Отрицательная реакция: | ≤0.1° |
Высокий свет: | Сверхмощная коробка передач Slewing шестерни червя,Сразил коробку передач привода с закрытым домом,Коробка передач привода ряда системы слежения PV |

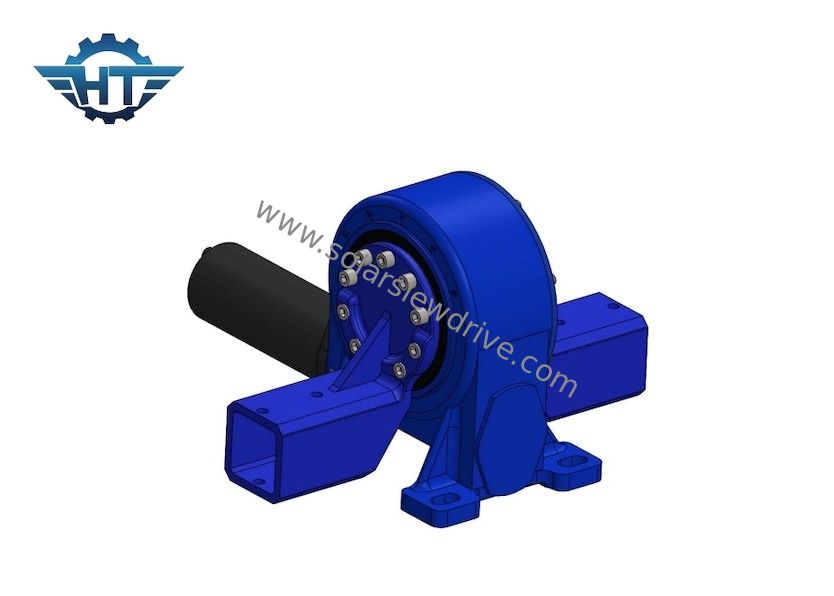

Сверхмощная коробка передач Slewing шестерни червя с закрытым домом для системы слежения PV
Описание коробки передач Slewing шестерни червя
Закрытый расквартировывая привод slewing главным образом использован в случае относительно высоких условий труда, как пылезащитное, rainproof, анти--корозия и другие случаи с высокими требованиями для вращая структуры, и уровень IP достигает IP66.
Общие черты для различных приводов slewing могут включить в форме песочн червя, который часто учитывают эффективный потому что множественные зубы на шестерне можно включить сразу. Другие особенности могут включить защитное приложение значенные, что сдержали механизмы чистой. Вообще, цель различного привода slewing изменить аксиальное перемещение к радиальному движению. В зависимости от числа потоков на черве и числа зубов на шестерне, скорость и сила осевой силы будут преобразованы к специфической радикальной силе. В зависимости от применения, привод slewing мог быть полезен для усиливать вращающий момент который поворачивает механизм.
Параметры модели VE технические
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Само-запирать | Вес (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Да | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Да | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Да | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Да | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Да | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Да | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Да | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Да | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Да | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Да | 251 |
Применения
Привод slewing можно использовать для широкого диапазона применений. Зоны ряда раскрытия от экскаваторов и кранов, открытой разработки и ветротурбин, к антенне. Другие сферы применения включают проектировать и солнечная систему слежения.
