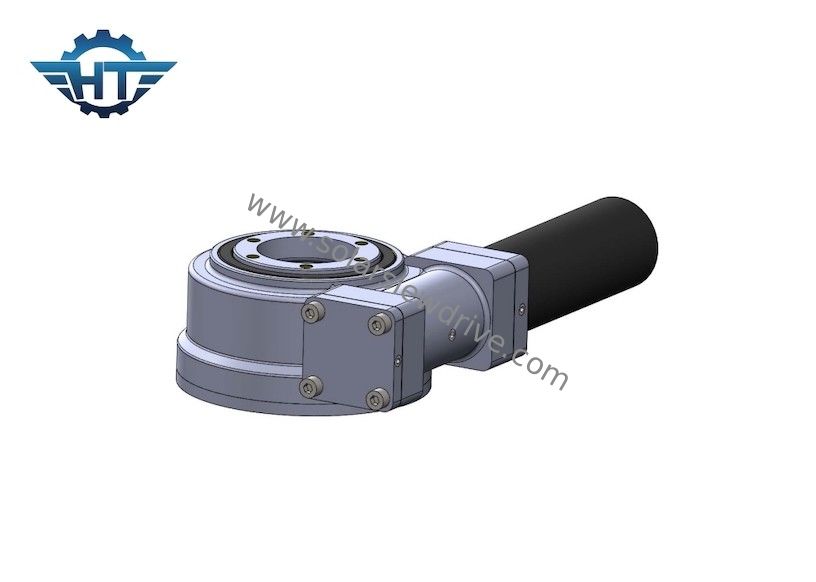

Горизонтальная шестерня червя сразила привод с мотором 68000 Nm для солнечной системы слежения

Name: Горизонтальная шестерня червя сразила привод с мотором 68000 Nm для солнечной системы слежения
Brand: HangTuo
SKU: SE14"
Price: 330 USD
Availability: InStock
Rating: 5 (164 reviews)

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HangTuo
Сертификация:	CE, ISO9001
Номер модели:	SE14"

Оплата и доставка Условия:

Количество мин заказа:	1 часть
Цена:	USD 330~360/ pc
Упаковывая детали:	Коробка переклейки
Время доставки:	15~45 дней
Условия оплаты:	L/C, T/T, западное соединение
Поставка способности:	2000 ПК в месяц

контакт

Подробное описание продукта

Номер модели:	SE14»	Сырье:	QT
Удержание вращающего момента:	54200 Nm	Опрокидывать вращающий момент:	68000 Nm
Вращающий момент выхода:	6550 Nm	Статическая аксиальная нагрузка:	kN 680
Статическая радикальная нагрузка:	kN 230	Вес:	63 kg
Высокий свет:	Червь сразил привод с мотором шестерни , Привод ряда шестерни 68000 Nm , SE 14" привод ряда шестерни червя

Коробка передач червя привода ряда SE горизонтальная с мотором шестерни для солнечной системы слежения

Сразил описание коробки передач червя привода

Привод slewing SE использует технологию привода червя часов и принимает структуру червя часов контакта мульти-шестерни с хорошим сопротивлением удара и соответствующий для более точных применений достигнуть максимального вращающего момента шестерни и самого стабилизированного вращения. Стандартный привод качания оборудован с закрытым снабжением жилищем и одиночным само-запирая червем часов. Когда потребляемая мощность будет возвращена в нейтраль, червь запрет нагрузку на месте без любой внешний тормозить. Этот дизайн делает приводом slewing SE идеальное решение для соответствовать относительному вращению 2 объектов.

Представление серии SE

Модель	Коэффициент	Вращающий момент требуемой производительности (N.m)	Опрокидывающ вращающий момент (N.m)	Держащ вращающий момент (N.m)	Аксиальная нагрузка (kN)	Радиальная нагрузка (kN)	Эффективность	Точность (°)	Само-запирать	Вес (kg)
1"	32:1	400	1000	1800	22	12	40%	≤0.1	Да	6
3"	31:1	600	1500	3000	30	16	40%	≤0.1	Да	8
5"	37:1	800	6000	9200	68	27	40%	≤0.1	Да	12
7"	57:1	2000	13500	13200	132	58	40%	≤0.1	Да	21
9"	61:1	4400	45000	30800	340	130	40%	≤0.1	Да	49
12"	78:1	5800	54400	40560	480	190	40%	≤0.1	Да	61
14"	85:1	6550	68000	54200	680	230	40%	≤0.1	Да	63
17"	102:1	9400	135600	65040	980	390	40%	≤0.1	Да	105
21"	125:1	16000	203400	81000	1600	640	40%	≤0.1	Да	149
25"	150:1	21000	271160	89000	2400	950	40%	≤0.1	Да	204

Переход, регуляция & хранение

Переход только в горизонтальном положении, ударах следует избежать.

Перчатки работы носки и быть осторожным при регуляции привода ряда.

Используйте отверстия колец в приводах ряда для того чтобы исправить болты для безопасных поднимать, регуляции и размещения.

Магазин только в горизонтальном положении и в закрытых комнатах, держит его далеко от получать влажен, предохранение от поверхностной коррозии, который подвергли действию сопрягая поверхностей продолжает приблизительно 1 месяц в закрытой упаковке. Хранение более длинного периода требует особенных предохранительных мер.

Транспортировать распакованные кольца ряда

Используйте соответствующий подниматься не зацепляйте никогда продукт перехода вертикально

Распакованные приводы ряда можно транспортировать с поднимаясь шестерней под следующими условиями:

Поднимаясь шестерню необходимо установить соотвественно для нагрузки перехода блока.
Болты кольца необходимо установить соотвественно для веса блока перехода.
Привод ряда только будет транспортирован в одиночку.
Переход внутри компания только будет исполнен горизонтально.
