Место происхождения: | КИТАЙ |
Фирменное наименование: | HANGTUO |
Сертификация: | CE, ISO9001 |
Номер модели: | ВЭ5" |
Количество мин заказа: | 1 ПК |
---|---|
Цена: | 145~226 USD/PC |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~30 дней |
Поставка способности: | 12000 PCS/YEAR |
Тип: | Вертикальный привод Slewing | Материал: | QT |
---|---|---|---|
ПРИМЕНЕНИЕ: | Зеркало собирая систему CSP | Гарантия: | 10 лет |
Цвет: | Требуемый клиент | Размер: | 3 дюйма - 25 дюймов |
Мотор: | DC 24V | особенность: | Длинная жизнь |
Высокий свет: | Привод ряда компактной текстуры солнечный,Привод ряда шестерни червя CSP солнечный,Зеркало собирая солнечный привод ряда |

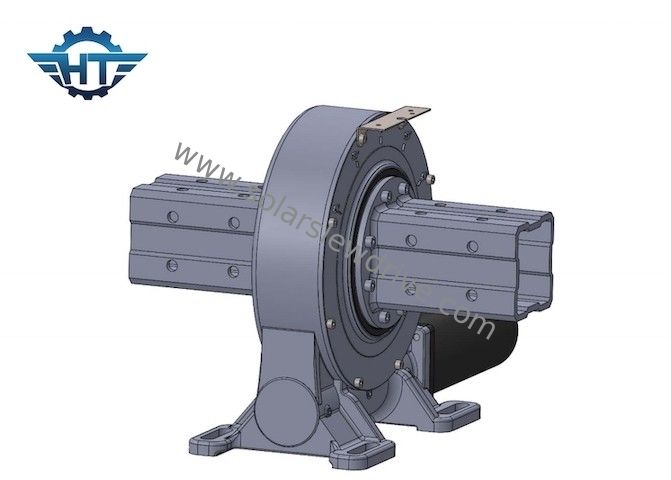

Привод ряда шестерни червя компактной текстуры солнечный для зеркала собирая систему CSP
Описание привода ряда шестерни червя солнечное
Приводы Slewing можно широко использовать для вращения 360° и переменная скорость, большой вращающий момент и ровная передача, высокоточный соответствовать или компактные механизмы главным образом полагаются на приводах slewing.
Система собрания CSP зеркала главным образом составлена жары собирая трубку, собирая поверхность зеркала, структуру поддержки и систему управления. Приводы slewing ключевая часть в структуре поддержки.
Вертикальные рабочие параметры привода ряда
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 kg |
Применения
Привод slewing специально начатый и конструированный для того чтобы соотвествовать солнечной системы слежения, продукт использован в приборе солнечного отслежывателя роторном, главным образом используемом для плоской одно-оси, двух-оси, сконцентрированной фотовольтайческой системы слежения, heliostat башни, производства электроэнергии Стерлинга блюда ряд применения топления концентратора ринва, высокой надежности точности, высокопрочных и высоких.
