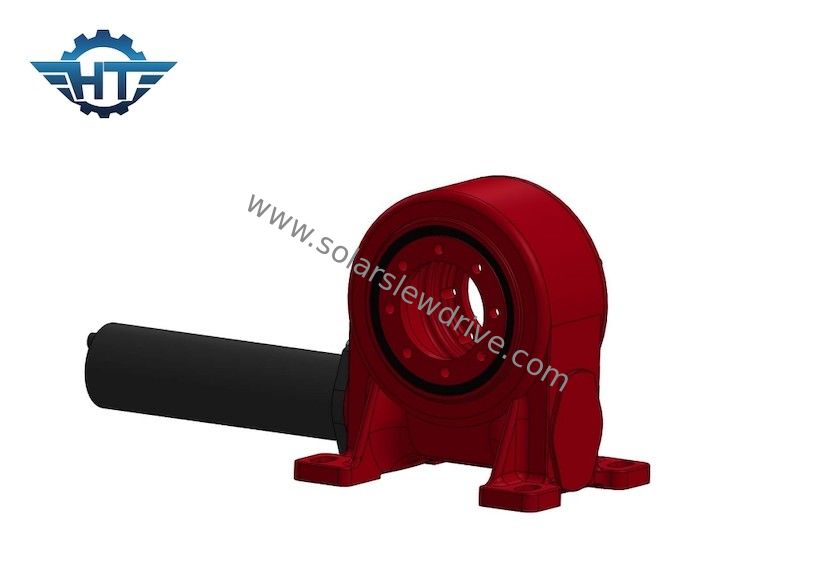

По вертикали одиночный привод 1750 Nm Slewing оси на Солнце отслеживая установку панели

По вертикали одиночный привод 1750 Nm Slewing оси на Солнце отслеживая установку панели

  • По вертикали одиночный привод 1750 Nm Slewing оси на Солнце отслеживая установку панели
  • По вертикали одиночный привод 1750 Nm Slewing оси на Солнце отслеживая установку панели
По вертикали одиночный привод 1750 Nm Slewing оси на Солнце отслеживая установку панели
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: VE7»
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 280~504 / pc
Упаковывая детали: Коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 2000 ПК в месяц
контакт
Подробное описание продукта
Материал: 50Mn, 42CrMo Модель: VE7»
Коэффициент шестерни: 57:1 Вращающий момент требуемой производительности: 1750 Нм
Удержание вращающего момента: 13200 Nm Опрокидывать вращающий момент: 7000 Nm
Эффективность: 40% Стандартный цвет: RAL 9006
Высокий свет:

Вертикальный одиночный привод Slewing оси

,

Привод Slewing 1750 Nm солнечный

,

Солнце отслеживая привод Slewing установки панели

Вертикальный одиночный привод Slewing оси на Солнце отслеживая системы слежения установки панели солнечных батарей



Вертикальное одиночное описание привода Slewing оси



1. Большой диапазон регулирования передаточного числа можно получить, который более компактен чем расположенный ступенями механизм винтовой зубчатой передачи вала.

2. Цепляя поверхности зуба 2 колес в линии контакте, и своя величина наибольшей допускаемой нагрузки на опору гораздо выше чем это из расположенного ступенями механизма винтовой зубчатой передачи вала.

3. Привод slewing шестерни червя соответствующий к приводу винта, который привод мульти-зуба цепляя, поэтому привод стабилизирован и шум небольшой.

4. Оно само-запирает. Когда угол опережения червя чем соответствующий угол трением между цепляя зубами шестерни, механизм имеет само-запирать свойства и может достигнуть обратный само-запирать, т.е., только червь может управлять червем, но не червь. Как само-запирая механизм червя используемый в своей тяжелой технике, свой само-запирать обратного может сыграть роль в предохранении от безопасности.



Технические данные


Модель Коэффициент Вращающий момент требуемой производительности Опрокидывать вращающий момент Аксиальная нагрузка Радиальная нагрузка Удержание вращающего момента Эффективность Точность Само-запирать Вес
N.m N.m kN kN N.m степень Да kg
3" 31:1 300 1500 3,6 15 7000 40% ≤0.1 Да 13kg
5" 37:1 637,5 5000 16 27 9200 40% ≤0.1 Да 18kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 Да 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 Да 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 Да 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 Да 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 Да 78 kg
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 Да 105 kg
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 Да 185 kg
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 Да 244 kg


Подгонянные обслуживания


1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
