Место происхождения: | КИТАЙ |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | SE9" |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 100~504 / pc |
Упаковывая детали: | коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Модель: | 9 дюймов | Коэффициент шестерни: | 61:1 |
---|---|---|---|
Эффективность: | 40% | Тип: | Горизонтальный |
Применение: | Домашний PV отслеживая установку | Обслуживание OEM: | доступный |
Место происхождения: | Changzhou, Китай | Мотор: | Двигатель постоянного тока 24 В |
Высокий свет: | Коробка передач привода ряда высокой точности,Анти- коробка передач привода ряда пыли,Сразил коробку передач привода для сконцентрированной башни |

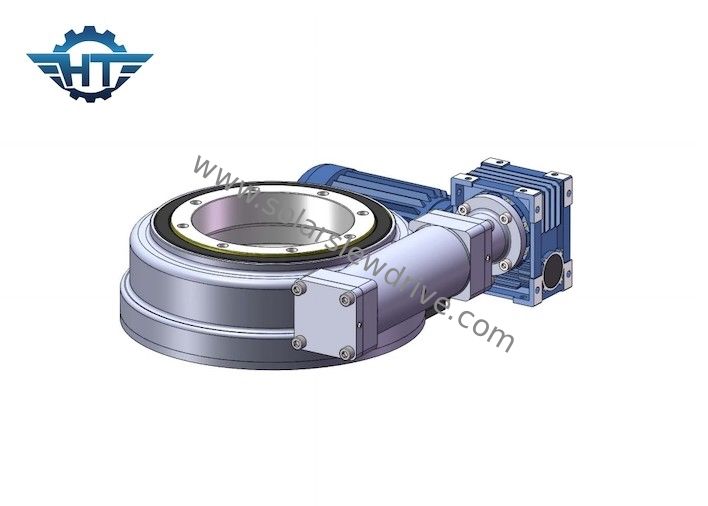

Коробка передач привода ряда пыли высокой точности анти- для солнечной энергии сконцентрированной башней
Сразил описание коробки передач привода
Приводы Heliostat критические для того чтобы возвышаться эффективность электростанции. В заводе башни CSP, десятки тысяч heliostats концентрируют солнечное излучение на амортизаторе жары в конце поглотительной колонны жары для того чтобы собрать высокую температуру и собрать жару. Для обеспечения непрерывного и стабилизированного собрания жары, heliostat должен отслеживать положение солнца во все времена, и двигает в горизонтальные направления азимута и тангажа (двойн-ось) через прибор передачи.
Общие компоненты передачи heliostats башни---Роторный редуктор
В настоящее время, самый общий компонент передачи в системе heliostat прибор вызвал роторный редуктор как показано в диаграмме ниже. Роторный редуктор вообще управляется мотором для того чтобы управлять вращением heliostat в двухосном направлении. Как вид машинного оборудования точности, применению роторного редуктора в солнечной индустрии поколения тепловой мощности нужно контролировать отслеживая точность в пределах 1mrad. Двух-охватывать шестерня червя имеет большую цепляя зону с поверхностью зуба, более высокой точностью передачи, и сильным сопротивлением удара. Свой низкий тариф носки может обеспечить точность и жизнь под долгосрочными условиями потребления, и более соответствующий для северо-западного региона где отечественная станция CSP обнаружена местонахождение. жесткая окружающая среда.
В электростанции башни, управляя компоненты в горизонтальной ориентации главным образом использовать роторный редуктор, но угол тангажа могут выбрать клапанную тягу или роторный редуктор.
Параметры приводов Slewing серии SE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Особенности
1. Червь часов на конкурсные контакт и жизнь шестерни, и емкость неподвижной нагрузки
2. множественные уровни точности: переменная отрицательная реакция для различных потребностей применения
3. Стандартное заполнение запечатывания и тавота
4. больший дизайн анти--воды и анти--пыли, IP66
5. Само-запирающ, отсутствие потребности перерыва
6. Охватите червя
7. ключевые применения: PV солнечный, воздушные рабочие платформы, краны тележки, морские краны
