Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE9» |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Структура: | Самоблокирующаяся шестерня | мотор шестерни: | электрический двигатель |
---|---|---|---|
Коэффициент шестерни: | 61:1 | Тип: | Установленная вертикаль |
Эффективность: | 40% | Точность: | ≤ 0,1 |
Применение: | Система слежения PV солнечная | Цвет: | как спрошено |
Высокий свет: | Собственная личность запирая коробку передач привода Slewing,Сразил коробку передач привода для системы слежения PV,Закрытая расквартировывая коробка передач привода ряда |

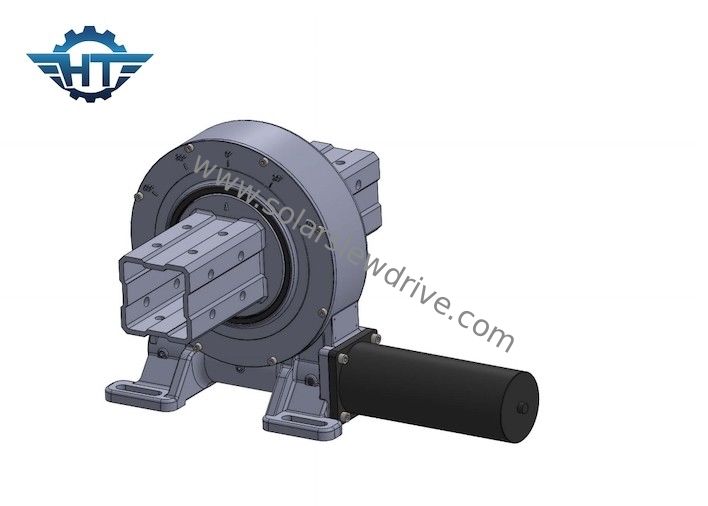

Закрытая собственная личность снабжения жилищем запирая коробку передач привода Slewing для системы слежения PV солнечной
Описание коробки передач привода Slewing
Привод ряда шестерни червя имеет характеристики обратный само-запирать, которые могут осуществить обратный само-запирать, т.е., шестерня может только управляться червем. Эта особенность делает привод ряда широко была использована в солнечной энергии, антенне, подниматься, деятельности большой возвышенности и другом оборудовании. Пока улучшающ научное и технологическое содержание главного двигателя, она также значительно улучшает стабильность деятельности и фактор безопасности главного двигателя.
Согласно форме передачи переменной скорости привода slewing, его можно разделить в привод slewing шестерни и привод slewing шестерни червя, наследуя соответственно характеристики зубчатой передачи и зубчатой передачи червя. По отоношению к величине наибольшей допускаемой нагрузки на опору, представление типа шестерни червя лучшее чем это из типа зуба, и когда охватывать привод червя использован, свои величина наибольшей допускаемой нагрузки на опору, способность анти--деформации и ригидность передачи более добавочно улучшены, но тип привод шестерни червя slewing более менее эффективен по отоношению к эффективности. Плохой к приводу slewing шестерни, привод slewing шестерни более добавочно разделен в тип привод шестерни шпоры slewing, тип привод винтовой зубчатой передачи slewing, и тип привод вортекса slewing.
Технический лист серии VE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Преимущества
1. Сильный переворачивая момент
2. Примите двойного охватывать червя
3. Управляйте более большой нагрузкой для использования multi контакта зуба
4. Улучшайте статическую само-запирая функцию
