Место происхождения: | КИТАЙ |
Фирменное наименование: | HANGTUO |
Сертификация: | CE, ISO9001 |
Номер модели: | VE5 |
Количество мин заказа: | 1 ПК |
---|---|
Цена: | 145~226 USD/PC |
Упаковывая детали: | КОРОБКА ПЕРЕКЛЕЙКИ |
Время доставки: | 15~30 ДНЕЙ |
Поставка способности: | 12000 PCS/YEAR |
Тип дисковода Slewing: | Анти- шестерня червя отрицательной реакции | Материал червя: | 42CrMo/50Mn |
---|---|---|---|
Применение: | Солнечная система PV | Жизнь поля: | 30 лет |
Цвет: | Требуемый клиент | Размер: | 3 дюйма - 25 дюймов |
Мотор: | DC 24V/12V/48V | Особенность: | Низкое обслуживание |
Высокий свет: | Привод ряда PV одиночной оси солнечный,Охватывать привод ряда шестерни червя солнечный,привод ряда шестерни червя 42CrMo солнечный |

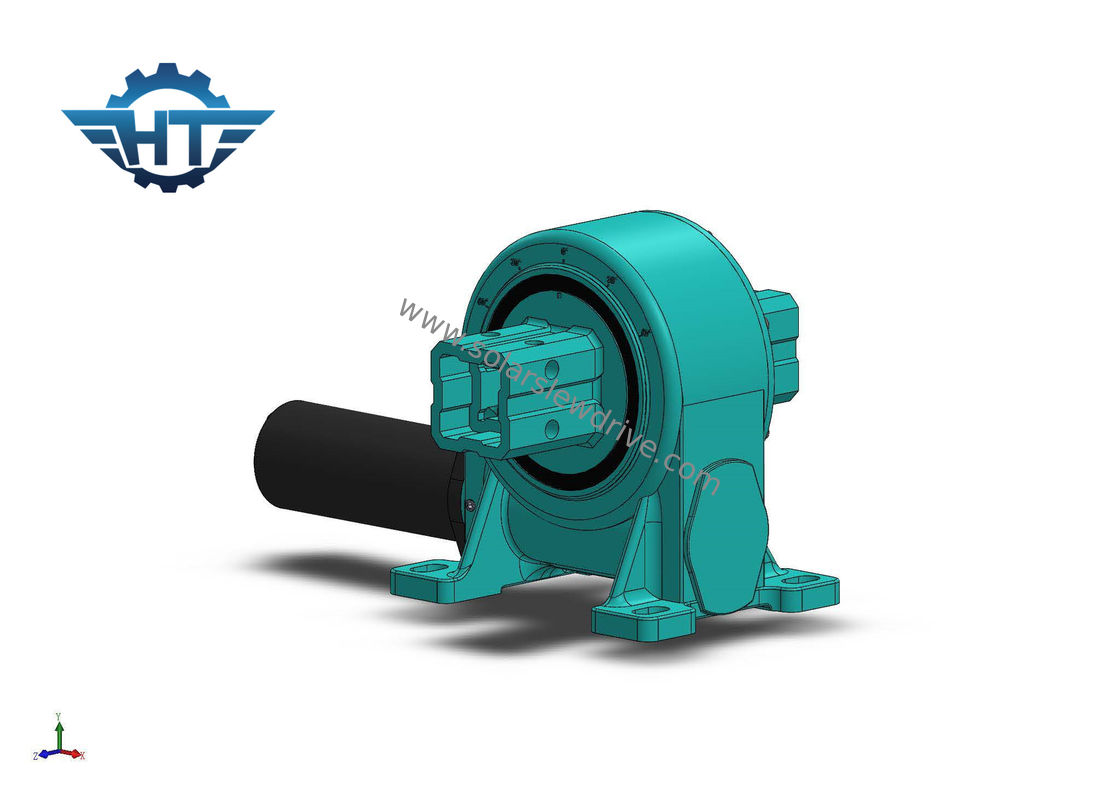

Охватывать отслежыватель одиночной оси шестерни червя солнечный сразил привод для PV солнечного
Электрическое описание привода ряда
Электрический привод ряда главным образом конструирован и использован в фотовольтайческом trackin электростанции. как горизонтальная система слежения одно-оси, большая система слежения рычага, косая система слежения рычага одно-оси, косая система слежения одно-оси, и система слежения двойн-оси.
1. Плоский одиночный рычаг оси
Соответствующий для широт под 30 градусами и наклонами земли более менее чем 12 градуса.
2. Косой одиночный рычаг оси
Соответствующий для средства к высоким широтам, земные потребности к составляют около квартира.
3. Косой блок одно-оси
Соответствующий для средства к высоким широтам.
4. Двойная ось
Особенности
1. Вращайте от ±60°
2. Подключите управляя мотор на влево или вправо бортовом
3. тавот был заполнен перед фабрикой
4. Простая установка
5. Рациональное использование космоса
6. Шестерня само-запирает
7. Легкий и беглый метод начала и останавливать
8. Высокий backholding вращающий момент, соответствующий для вертикальной установки
9. Низкое обслуживание
10. жизнь поля 30 год
Вертикальные рабочие параметры привода ряда
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 kg |
