Стандартная шестерня червя проставляет размеры солнечный привод ряда отслежывателя для солнечной энергии
Описание коробки передач привода уменьшения
Hangtuo, расположенное в Changzhou, Китай, только 30 mimutes поездом от международного аэропорта Шанхая. Мы имеем обогатить и экспертное знание на приводы slewing конструировать, превращаться и изготовлять. Мы имеем опыт больше чем 10 лет. Специализируют нашу команду в научных исследованиях и разработки в этой особой области. Наш опыт покрывает поля отслеживая технологий для фотовольтайческих систем, машиностроения, slewing технология привода.

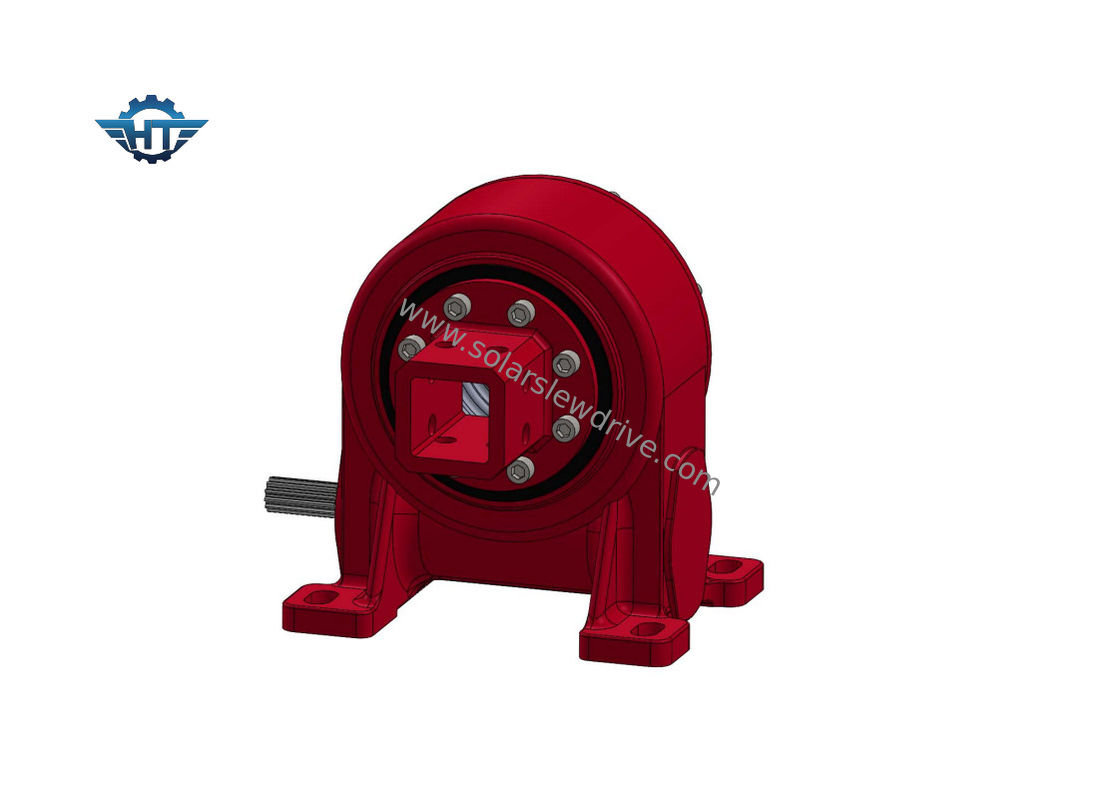

Изображение приводов slewing VE7
Наши преимущества
Быстрые времена реакции
Долгосрочный опыт в управлении умн-процесса для массового производства так же, как в ориентированных на клиент совершенствованих продукциях.
Преимущество продукта
Привод slewing червя часов привода Slewing (закрытого типа, вертикального типа, двойного типа оси, типа точности) основан на подшипнике slewing с сильным опрокидывая вращающим моментом момента и статической само-запирая функцией. Много контактирующей поверхности зуба конструирована специально для управлять высокой нагрузкой.
Стабилизированное качество
Настроенные критические качественные пункты осмотра, положения итога 9 через завод. Мы настроили критические качественные пункты осмотра, делаем качественные инструкции осмотра контролировать строго в ключевом процессе. Мы используем тарировку датчика высокой точности & измерения.
Испытывать
Предварительный прибор измерения
Измерение должно быть откалибрировано, проверка и только квалифицированный датчик можно использовать.
Технический лист приводов Slewing серии VE
| Модель |
Коэффициент |
Вращающий момент требуемой производительности (N.m) |
Опрокидывающ вращающий момент (N.m) |
Держащ вращающий момент (N.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Эффективность |
Точность (°) |
Само-запирать |
Вес (kg) |
| 3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
Да |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Да |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
Да |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
Да |
28 |
| 9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
Да |
52 |
| 12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Да |
65 |
| 14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Да |
88 |
| 17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Да |
135 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Да |
192 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Да |
251 |
Для параметров более дополнительного детального продукта технических, свяжитесь мы для каталога продукта и детальных чертежей продаж.
Применение
Самое общее применение привода slewing для отслежывателей двойн-оси drivesare двойн-оси slewing солнечных, как heliostats и сконцентрированное photovoltaics (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
