Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE9 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~380/ pc |
Упаковывая детали: | коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Материал: | 50Mn, 42CrMo | Прибор Slewing: | VE9 |
---|---|---|---|
Коэффициент шестерни: | 61:1 | Вращающий момент требуемой производительности: | 7320 Nm |
Удержание вращающего момента: | 45000 Nm | Опрокидывать вращающий момент: | 18300 Nm |
Эффективность: | 40% | Стандартный цвет: | RAL 9006 |
Высокий свет: | одиночные отслежыватели оси сразили привод,Привод ряда редуктора VE9 солнечный,солнечный привод ряда 42CrMo |

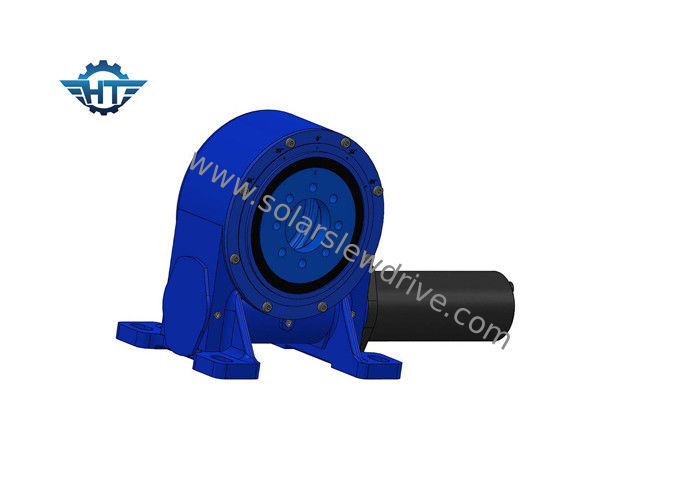

Редуктор VE9 с двигателем ряда для отслежывателей оси связи одиночных
Описание
Приводы slewing одно-оси связи поворачивают вокруг одну ось и сделать движение системы слежения из востока - к - запад и задняя часть к дому вечером. Эти продукты самые легкие для установки, и наиболее обыкновенно используемые. VE предлагает вертикальную установку и полн-закрытый привод IP66 в одном мощном блоке.
Преимущества
1. Примите двойную охватывать технологию, контакт мульти-зуба, высокий backholding вращающий момент и уменьшите отрицательную реакцию
2. Само-запирать для того чтобы улучшить солнечную безопасность системы слежения
2. Внутренность трудного стопа, ±60°
Технические данные приводов Slewing VE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
Applicatons
Подшипники привода Slewing обычно найдены в применении как: ветротурбины, транспортеры тяжелого груза, солнечные отслежыватели, краны гавани, гидравлическое оборудование, механизмы управления рулем крана, системы автоматизации, манипуляторы тяжелого груза, рыскание и таблицы управления по тангажу.
