Место происхождения: | КИТАЙ |
Фирменное наименование: | HANGTUO |
Сертификация: | CE, ISO9001 |
Номер модели: | VE9 |
Количество мин заказа: | 1 ПК |
---|---|
Цена: | 200~380 USD/PC |
Упаковывая детали: | КОРОБКА ПЕРЕКЛЕЙКИ |
Время доставки: | 15~30 ДНЕЙ |
Поставка способности: | 12000 PCS/YEAR |
Ряд Slewing: | ° ±60° /360 | Материал: | 42CRMN или 50Mn |
---|---|---|---|
Применение: | Система солнечной энергии | Гарантия: | 10 лет |
Цвет: | Требуемый клиент | Размер: | 3 дюйма - 25 дюймов |
Мотор: | 24VDC/220VAC | Особенность: | Длинная жизнь |
Высокий свет: | Привод ряда шестерни червя CSP,привод ряда шестерни червя 50Mn,Двойник CSP охватывая коробку передач привода ряда |

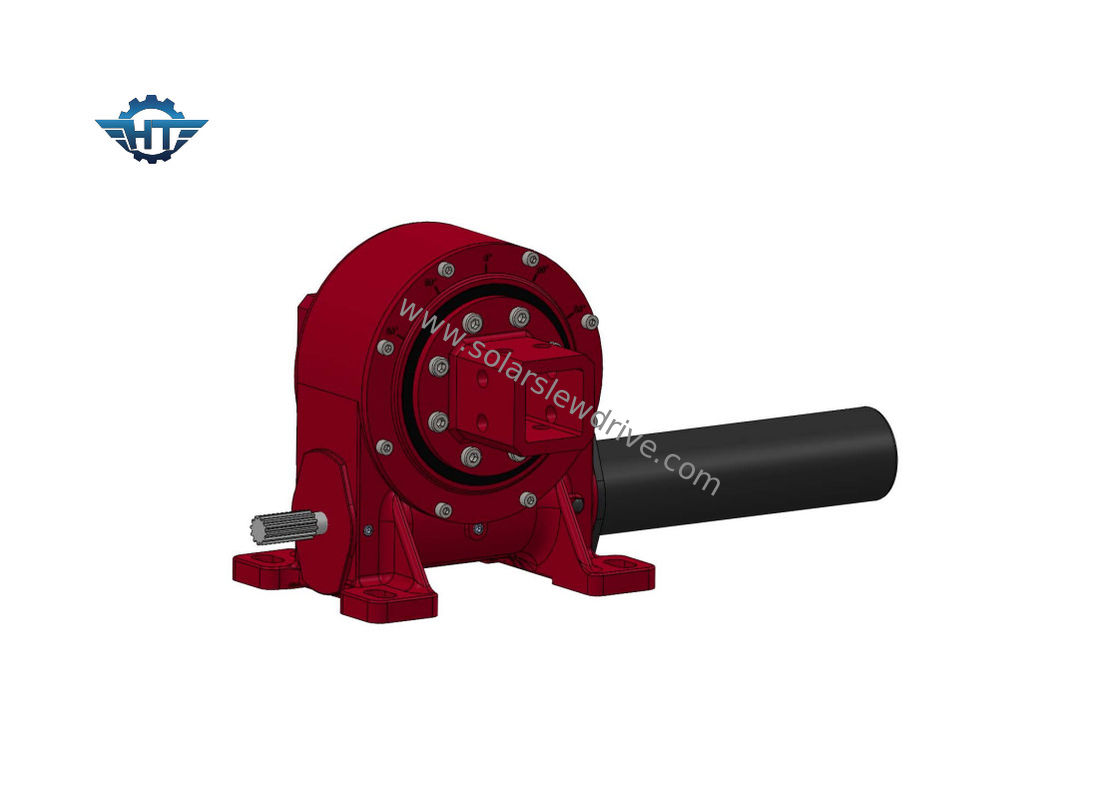

Двойная охватывать шестерня червя сразила привод с зацепленным мотором для системы слежения панели солнечных батарей
Описание привода ряда шестерни червя
Вертикальная двойная охватывать шестерня червя сразила привод с применениями планетарной коробки передач главным образом для системы слежения панели солнечных батарей, особенно в системе слежения горизонтальной одиночной оси солнечной. Она также широко использована в CSP, таком мы fresnel, башня жары, параболистический etc.
Горизонтальный двойной охватывать привод ряда шестерни червя, как свое имя, установлен горизонтально, оно главным образом приложен в кране ворота, кране slewingdeck, дизайне ворота крана, приводе качания экскаватора. Наш уникальный небольшой привод slewing отрицательной реакции можно также использовать в полях высокой точности таких мы антенна, спутниковый, таблица slewing, блюда ......
Принцип деятельности коробки передач уменьшения планетарной шестерни делает для солнечного медведя отслежывателя большую радиальную нагрузку должный к пропорциональному распределению вращающего момента. Что больше, наши приводы slewing имеют гидравлические конфигурации мотора. Мы имеем весь размер коробки передач ряда серии соотвествовать клиентов различный.
Особенности
1. Поверните ±60°, внутренность трудного стопа для обеспечения безопасности системы
2. Соедините управляя мотор от левой стороны, правильной стороны или в середине
3. Зазор уже установленный производителем перед фабрикой, поэтому никакой потребностью отрегулировать его когда установка
4. Тавоту был заполнен перед фабрикой, как раз нужен refill каждые 5 лет
4. Простая установка и низкое обслуживание
5. Сбережения компактного дизайна и космоса
6. Шестерня само-запирает, поэтому никакая потребность дополнительного тормоза
7. Легкий и беглый метод начала и останавливать
8. Высокий опрокидывая вращающий момент и backholding вращающий момент для того чтобы улучшить безопасность под жесткой окружающей средой
Вертикальные рабочие параметры привода ряда
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Упаковка
Внутренняя упаковка: антиржавейная полиэтиленовая пленка; полиэтиленовые пакеты вакуума.
Наружная упаковка: трудная коробка; деревянный случай; деревянный паллет.
Грузя термина: срочным; самолетом; по суше; морским путем.
