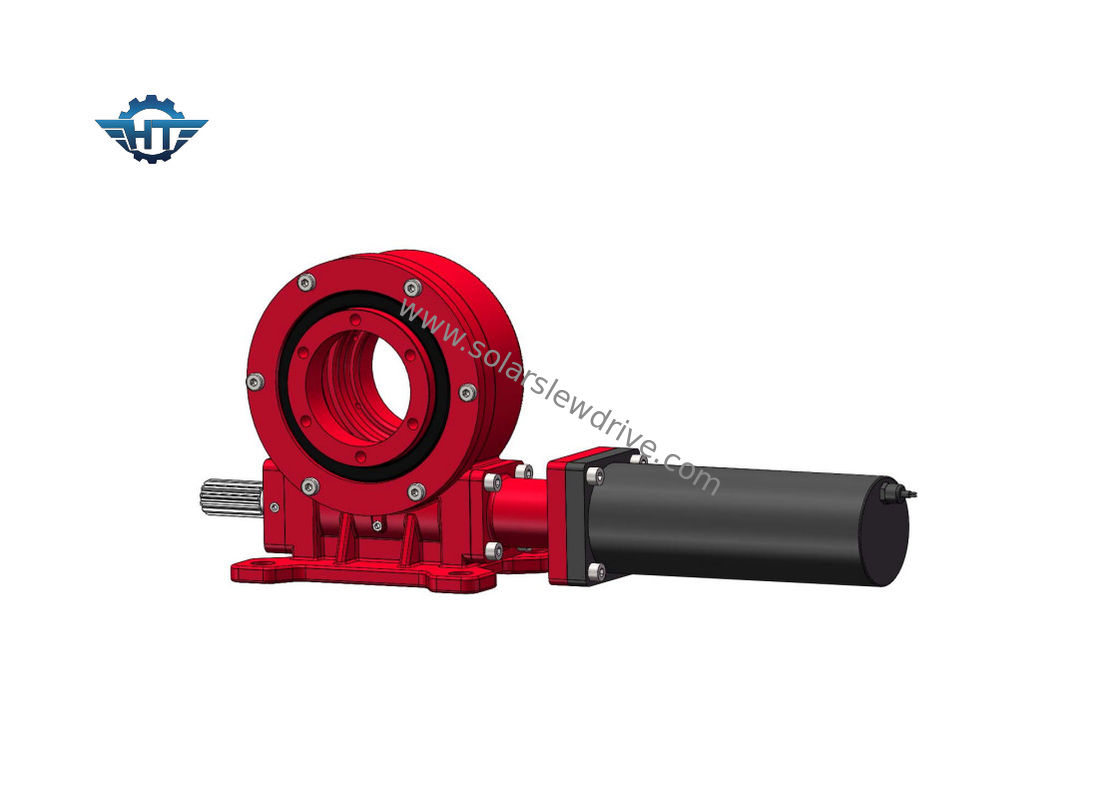

Вертикальный мотор коробки передач ряда конверта для солнечного отслежывателя

Вертикальный мотор коробки передач ряда конверта для солнечного отслежывателя

  • Вертикальный мотор коробки передач ряда конверта для солнечного отслежывателя
  • Вертикальный мотор коробки передач ряда конверта для солнечного отслежывателя
Вертикальный мотор коробки передач ряда конверта для солнечного отслежывателя
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: VE7»
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 280~504 / pc
Упаковывая детали: коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 2000 ПК в месяц
контакт
Подробное описание продукта
Материал: 50Mn, 42CrMo Модель: VE7»
Коэффициент шестерни: 57:1 Максимальный вращающий момент требуемой производительности: 5060 Nm
Удержание вращающего момента: 40 000 Nm Опрокидывать вращающий момент: 5 000 Nm
Эффективность: 40% Стандартный цвет: RAL 9006
Высокий свет:

Вертикальная коробка передач ряда конверта

,

Коробка передач ряда VE7

,

Собственная личность запирая коробку передач привода ряда

Мотор коробки передач червя привода ряда конверта CE вертикальный для солнечного отслежывателя







Изготовленное на заказ описание привода Slewing шестерни червя



Наш привод slewing может одновременно принести влияния осевой силы, радиальной силы и момент опрокидывать, с компонента ядра приводов slewing для принятия охватить wrom и multi контакт зуба. Сравненный с традиционными продуктами slewing, наши продукты имеют характеристики простой установки, легкого обслуживания, и сохраняя космоса установки в большей степени.



Преимущества



1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения

2. 360 градусов или ряд степени +60~-60 вращая, или как запрос клиентов

3. Охватывать внутренность привода червя

4. Multi контакт зуба для обеспечения высокой нагрузки

5. Само-запирать функцию



Вертикальный мотор коробки передач ряда конверта для солнечного отслежывателя 0



Технические данные привода Slewing VE



Модель Коэффициент Вращающий момент требуемой производительности (N.m) Опрокидывающ вращающий момент (N.m) Держащ вращающий момент (N.m) Аксиальная нагрузка (kN) Радиальная нагрузка (kN) Эффективность Точность (°) Само-запирать Вес (kg)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 Да 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 Да 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 Да 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 Да 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 Да 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 Да 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 Да 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 Да 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Да 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Да 251



Подгонянные обслуживания


1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.



Словарь ключевого Paramaters



Опрокидывать вращающий момент момента: Этот вращающий момент нагрузка силы тяжести умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если фактический вращающий момент больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.

Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing

Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing

Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента, его также увиден как сломленный вращающий момент.

Само-запирать: Только когда нагрузка, привод slewing не может обратить вращает и таким образом вызванный само-запирать.
