Отслежыватели горизонтальной одиночной оси солнечные зацепляют цепляя небольшой запирать собственной личности привода ряда

Name: Отслежыватели горизонтальной одиночной оси солнечные зацепляют цепляя небольшой запирать собственной личности привода ряда
Brand: HangTuo
SKU: VE7»
Price: 280 USD
Availability: InStock
Rating: 4.6 (193 reviews)

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HangTuo
Сертификация:	CE, ISO9001
Номер модели:	VE7»

Оплата и доставка Условия:

Количество мин заказа:	1 часть
Цена:	USD 280~504 / pc
Упаковывая детали:	коробка переклейки
Время доставки:	15~45 дней
Условия оплаты:	L/C, T/T, западное соединение
Поставка способности:	2000 ПК в месяц

контакт

Подробное описание продукта

Материал:	50Mn, 42CrMo	Отрицательная реакция шестерни червя:	Меньше чем 0,1 градуса
Коэффициент шестерни:	57:1	Вращающий момент требуемой производительности:	5060 Nm
Удержание вращающего момента:	kNm 40	Опрокидывать вращающий момент:	kNm 5
Эффективность:	40%	Стандартный цвет:	RAL 9006
Высокий свет:	высокий backholding небольшой привод ряда , шестерня цепляя небольшой привод ряда , шестерня цепляя солнечный привод ряда

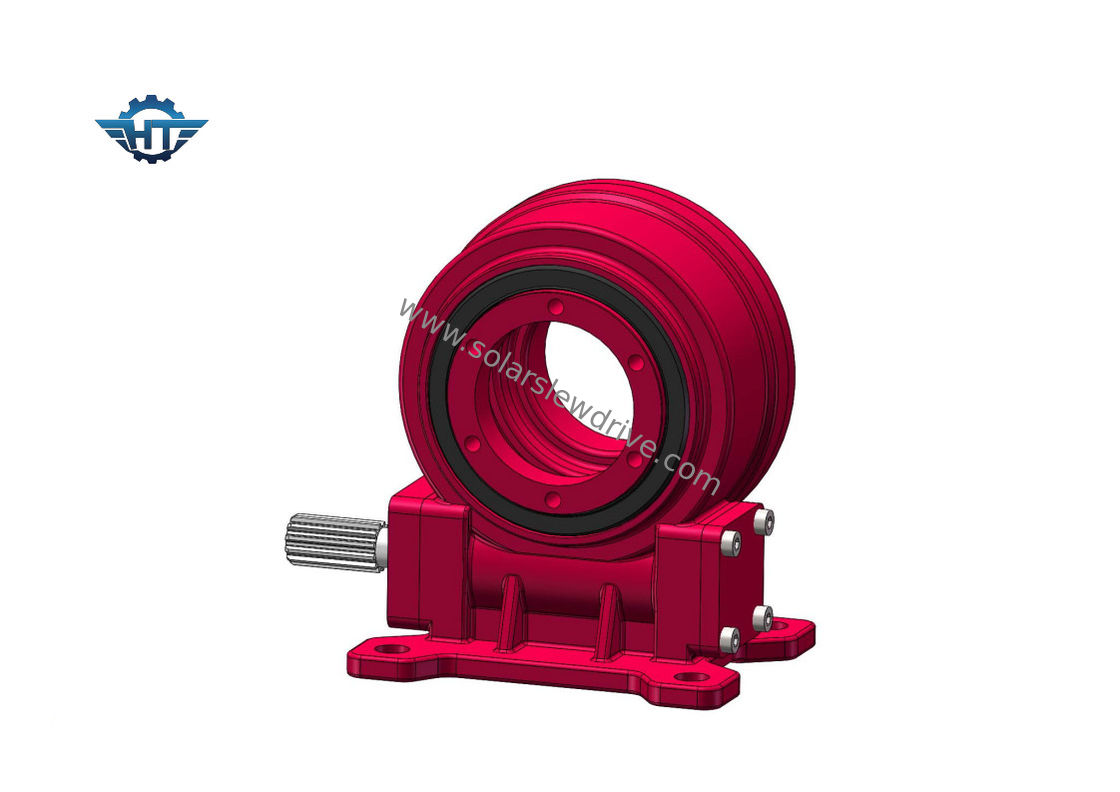

Собственная личность запирая зубчатые колеса привода червя, коробку передач привода ряда VE7 для отслежывателей горизонтальной одиночной оси солнечных

Описание

Привод slewing шестерни червя Hangtuo отличал с хорошим охватывающ цеплять червя и шестерни и multi контакт зуба который делает привод slewing с высоким backholding вращающим моментом для того чтобы улучшить солнечную безопасность системы слежения. Он само-запирает и может повернуть максимальное ° ±65. Если большой необходимо ряд, его можно подгонять.

Технические данные привода Slewing VE

Модель	Коэффициент	Вращающий момент требуемой производительности (N.m)	Опрокидывающ вращающий момент (N.m)	Держащ вращающий момент (N.m)	Аксиальная нагрузка (kN)	Радиальная нагрузка (kN)	Эффективность	Точность (°)	Само-запирать	Вес (kg)
3"	31:1	600	1500	1800	22	15	40%	≤0.1	Да	12
5"	37:1	800	5000	9200	16	27	40%	≤0.1	Да	18
7"	57:1	1750	7000	13200	34	58	40%	≤0.1	Да	32
8"	51:1	2250	11200	20400	50	80	40%	≤0.1	Да	28
9"	61:1	2250	16000	30800	60	130	40%	≤0.1	Да	52
12"	78:1	4300	25000	40560	77	190	40%	≤0.1	Да	65
14"	85:1	5600	48000	44200	110	230	40%	≤0.1	Да	88
17"	102:1	6750	67000	53040	142	390	40%	≤0.1	Да	135
21"	125:1	16000	89000	65000	337	640	40%	≤0.1	Да	192
25"	150:1	21450	112000	89000	476	950	40%	≤0.1	Да	251

Отслежыватели горизонтальной одиночной оси солнечные зацепляют цепляя небольшой запирать собственной личности привода ряда 0

Подгонянные обслуживания

1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.

Словарь ключевого Paramaters

Опрокидывать вращающий момент момента: Этот вращающий момент нагрузка силы тяжести умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если фактический вращающий момент больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.

Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing

Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing

Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента, его также увиден как сломленный вращающий момент.

Само-запирать: Только когда нагрузка, привод slewing не может обратить вращает и таким образом вызванный само-запирать.
