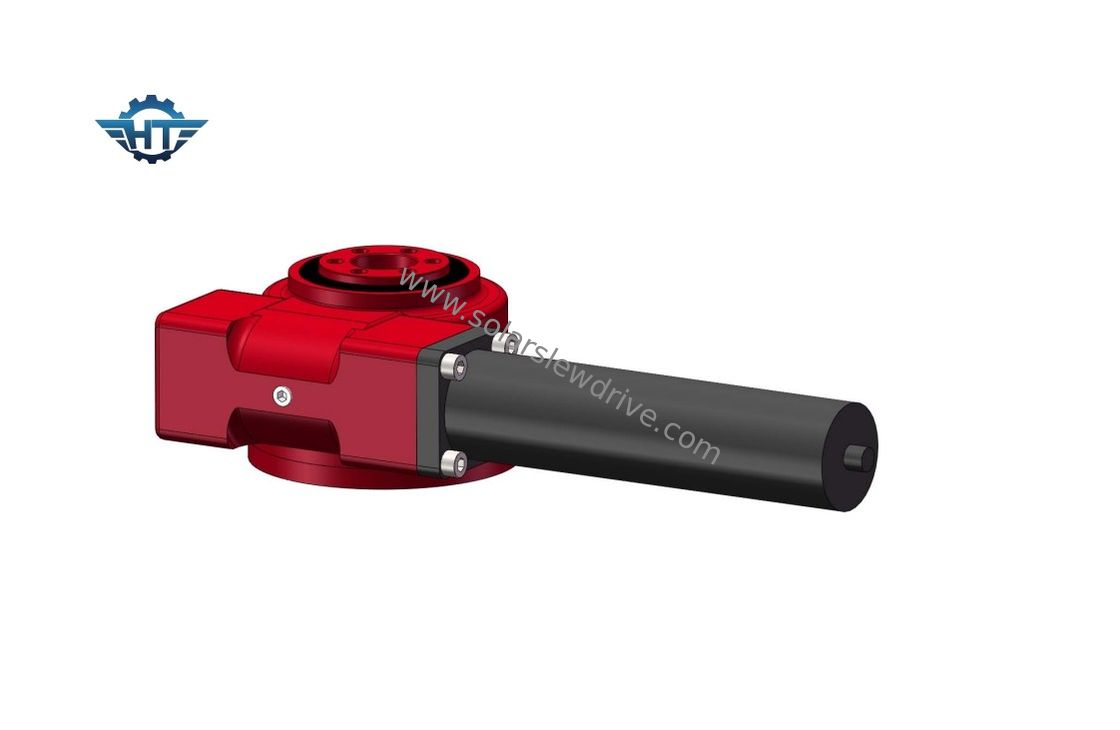

Шестерня червя отрицательной реакции SE3 нул, червь часов сразила привод для солнечной системы слежения
Шестерня червя устанавливает описание
Привод slewing оси SE одиночный критический компонент как в системе слежения одиночной оси солнечной, так и системе слежения двойной оси в солнечной. Кроме того, со своими идеальными и высокими отрицательной реакцией, ей смогите также приложенный в системе CSP и CPV, энергии ветра, антенне которой нужна более высокая отрицательная реакция.
Что отслежыватели одиночной оси солнечные
Отслежыватель одно-оси ориентирует модули PV вдоль одной оси поворота, двигая горизонтально от востока - к - запад как солнце двигает. Двигать эти модули PV требует предложения редуктора и нагрузк-держа и вращательный вращающий момент – что-то только сильно специализированный привод slewing может предложить. Отслежыватели приложили приводы slewing technologied с червем часов могут включить большее количество зубов на линии тангажа кольца шестерни, предлагают максимальную сумму прочности, стойкости и представления. Это обеспечивает что отслежыватель имеет самую длинную возможную жизнь поля с наименьшим количеством времени простоя или расходов на техническое обслуживание.
Что отслежыватели Двойн-оси
отслежыватели Двойн-оси поворачивают сторону к стороне и вверх и вниз, включающ даже более точный отслеживать движения солнца. Эти приводы slewing включают выход более высокой энергии чем системы одно-оси. Принимая во внимание, что они используют 2 степени свободы, использовать сильные и сильные приводы slewing даже более важен для надежной и непрерывной функциональности в поле.
Параметры серии SE
| Модель |
Коэффициент |
Вращающий момент требуемой производительности (N.m) |
Опрокидывающ вращающий момент (N.m) |
Держащ вращающий момент (N.m) |
Аксиальная нагрузка (kN) |
Радиальная нагрузка (kN) |
Эффективность |
Точность (°) |
Само-запирать |
Вес (kg) |
| 1" |
32:1 |
400 |
1000 |
1800 |
22 |
12 |
40% |
≤0.1 |
Да |
6 |
| 3" |
31:1 |
600 |
1500 |
3000 |
30 |
16 |
40% |
≤0.1 |
Да |
8 |
| 5" |
37:1 |
800 |
6000 |
9200 |
68 |
27 |
40% |
≤0.1 |
Да |
12 |
| 7" |
57:1 |
2000 |
13500 |
13200 |
132 |
58 |
40% |
≤0.1 |
Да |
21 |
| 9" |
61:1 |
4400 |
45000 |
30800 |
340 |
130 |
40% |
≤0.1 |
Да |
49 |
| 12" |
78:1 |
5800 |
54400 |
40560 |
480 |
190 |
40% |
≤0.1 |
Да |
61 |
| 14" |
85:1 |
6550 |
68000 |
54200 |
680 |
230 |
40% |
≤0.1 |
Да |
63 |
| 17" |
102:1 |
9400 |
135600 |
65040 |
980 |
390 |
40% |
≤0.1 |
Да |
105 |
| 21" |
125:1 |
16000 |
203400 |
81000 |
1600 |
640 |
40% |
≤0.1 |
Да |
149 |
| 25" |
150:1 |
21000 |
271160 |
89000 |
2400 |
950 |
40% |
≤0.1 |
Да |
204 |
Преимущества
1. Вращение 360 градусов
2. Управляя мотор подключенный с влево или вправо бортовым
3. Во время установки, не необходимо отрегулировать зацепляя зазор; это уже установило производителем перед фабрикой
4. Тавот был заполнен перед фабрикой
4. Простая установка и низкое обслуживание
5. Рациональное использование космоса
6. Шестерня само-запирает; поэтому тормоз не необходим
7. Легкий и беглый метод начала и останавливать
8. Высокий опрокидывая вращающий момент, соответствующий для горизонтальной установки
