Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE7 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Материал: | 50Мн, 42КрМо | Модель: | VE7 |
---|---|---|---|
Коэффициент шестерни: | 51:1 | Вращающий момент нормальной производительности: | 5100 Nm |
Удержание вращающего момента: | kNm 39 | Опрокидывать вращающий момент: | 5 KNm |
Максимальный вращающий момент: | 7650 Nm | Стандартный цвет: | RAL 9006 |
Высокий свет: | Привод ряда одиночной оси солнечный,опрокинутый привод ряда системы слежения солнечный,солнечный привод ряда 50Mn |

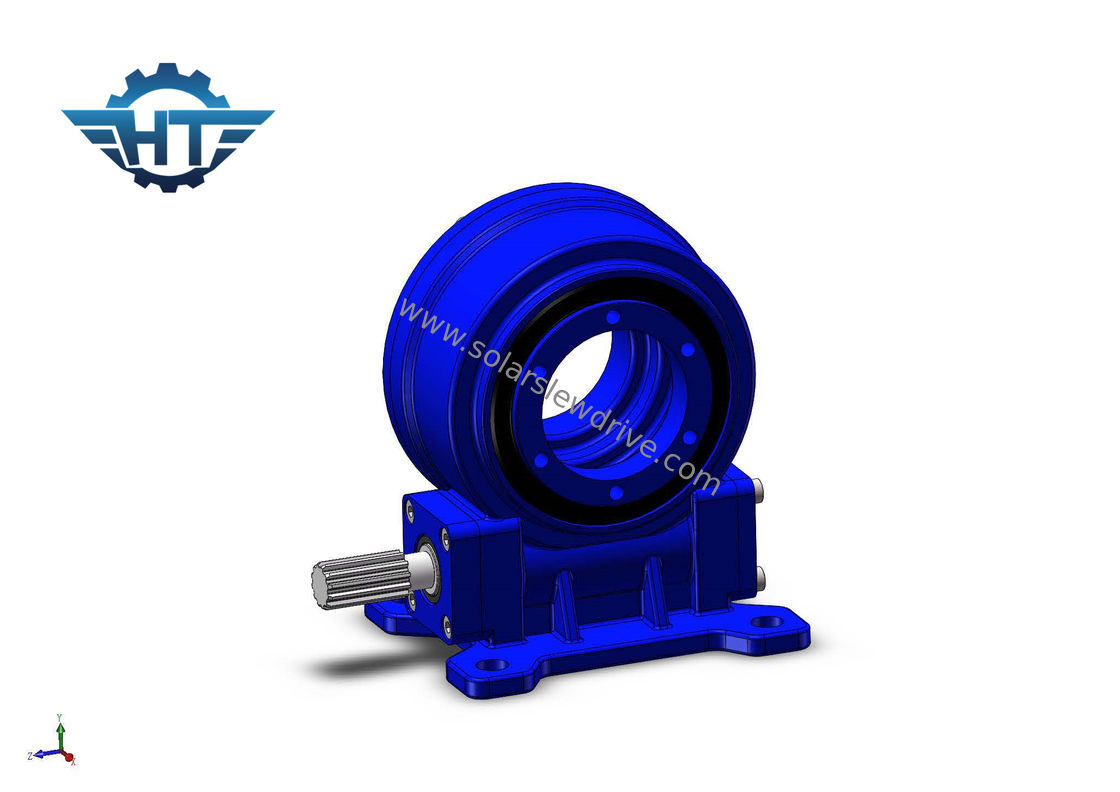

Одиночный привод Slewing шестерни червя оси VE7 для опрокинутой системы слежения одиночной оси солнечной
Описание
Ось вращения косой одно-оси отслеживая кронштейн установлена на угол наклонения к горизонтальному самолету, и она вращает вокруг одноразмерной оси. Направление оси вращения связывающе север с югом, так, что свет-получая поверхность фотовольтайческого модуля будет как перпендикуляр к углу случая солнечного света как возможный в одноразмерном направлении.
Преимущества
1. Высокий backholding вращающий момент для того чтобы улучшить солнечную безопасность системы слежения
2. ряд 360 градусов вращая
3. Охватывать внутренность привода червя
4. Multi контакт зуба для обеспечения высокой нагрузки
5. Само-запирать функцию
Особенности
1. Высокий выход вращающего момента под низкоскоростными условиями, которые могут передать всестороннюю осевую силу, радиальную силу, и переворачивать момент
2. Режим привода винтовой зубчатой передачи и червя. Хорошая экономика, сильная гибкость в осевом размере
3. Червь часов конверта, контакт мульти-зуба, сильная емкость нагрузк-подшипника
4. Коэффициент плотности высокой эффективности
5. Само-запирающ представление или добавить тормоз входного сигнала
6. Небольшой коэффициент космоса, удобная установка и разборка
7. Разнообразить формы выхода
8. Пре-отрегулируйте значение зазора и установите сразу на машину
9. IP66
Параметры серий VE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Да | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Да | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Да | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Да | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Да | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Да | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Да | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Да | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Да | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Да | 251 |
Примечание: Для более детальных размеров и параметров, пожалуйста см. наши чертежи продаж.
Подгонянные обслуживания
1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.
