Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | VE7 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Материал: | 50Мн, 42КрМо | Модель: | VE7 |
---|---|---|---|
Коэффициент шестерни: | 51:1 | Эффективность: | 40% |
Цвет: | Как спрошено | Заявление: | Солнечный отслежыватель |
Место происхождения: | Changzhou, Китай | Водитель: | Мотор 12/24VDC |
Гарантия: | 5~10 лет | СЕРТИФИКАТ: | ISO9001, CE |
Место установки: | Раскройте поле | Особенность: | Длинная жизнь |
Высокий свет: | горизонтальный привод slewing для солнечной системы слежения,привод slewing 24v для солнечной системы слежения,привод ряда конверта солнечный |

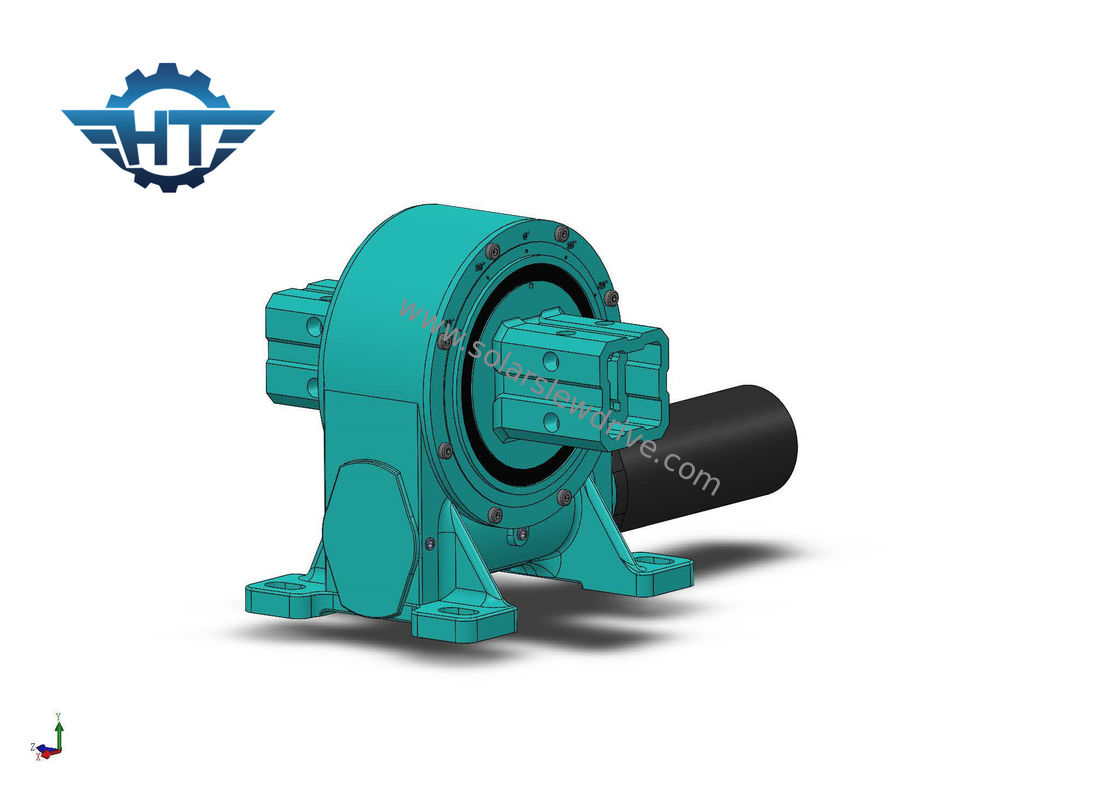

Привод ряда шестерни червя конверта VE7, 24VDC мотор Drived для системы слежения горизонтальной одиночной оси солнечной
Описание
Система слежения привода slewing прикладная солнечная держать самый лучший угол солнечного света во все времена. Сравненный с фиксированными электростанциями, плоский отслеживать одно-оси может увеличить ежегодное производство электроэнергии 10~30% (в зависимости от изменений широты); склоненная одно-ось может увеличить больше чем 30%; отслеживать двойн-оси может увеличить около 40~50%.
Рабочие параметры серий VE
Модель | Коэффициент | Вращающий момент требуемой производительности | Опрокидывать вращающий момент | Аксиальная нагрузка | Радиальная нагрузка | Удержание вращающего момента | Эффективность | Точность | Само-запирать | Вес |
N.m | N.m | kN | kN | N.m | степень | Да | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Да | 13 |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Да | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Да | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Да | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Да | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Да | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Да | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Да | 244 |
Применение
Использованный для вращения положения тангажа фотовольтайческих систем производства электроэнергии как плоская одиночная ось, производство электроэнергии ринва, сконцентрированное производство электроэнергии, etc.
Плоская система слежения одно-оси форма отслеживать кронштейн аранжированная в связывающий север с югом и восток-запад отслеживать. Согласно астрономическому алгоритму, мотор управляет кронштейном для того чтобы сделать панели солнечных батарей отслеживать азимут солнца, увеличить сразу солнечный свет на поверхности фотовольтайческого модуля, и увеличивает производство электроэнергии.
Особенности
1 используя дизайн глухого отверстия и каркасную структуру запечатывания уплотнения масла, герметизируя представление надежно, уплотнение может избежать сразу солнечного света, эффектно предотвращает пыль и воду, и уровень защиты может достигнуть IP65. Соответствующее для на открытом воздухе пользы и может быть выходом с одиночными или двойными фланцами.
Двойной охватывать 2 червь часов, контакт мульти-зуба, передает более большой вращающий момент, может принести более большую осевую силу, радиальную силу и момент опрокидывать
3 оформление изделия принимают общий размер в стране и за рубежом, который удобен для более последней замены
Двойная структура поддержки raceway 4, сильная ригидность, может выдержать силу большой нагрузки радиальную и момент переворачивать, особенно соответствующий для независимо управляемой двойн-оси фотовольтайческой, концентрирующ азимут засмолки кронштейна и другие условия труда
Двухсторонний коаксиальный фланец выхода 5, симметричная структура, высокая устойчивость к погрешностям собрания, небольшой осевой размер, сбережения космоса, неубедительные структура вала выхода, удобная для связывать проволокой и структурный плана
6 импортированное кольцо уплотнения двух-губы каркасное для предотвращения приобъектного загрязнения
