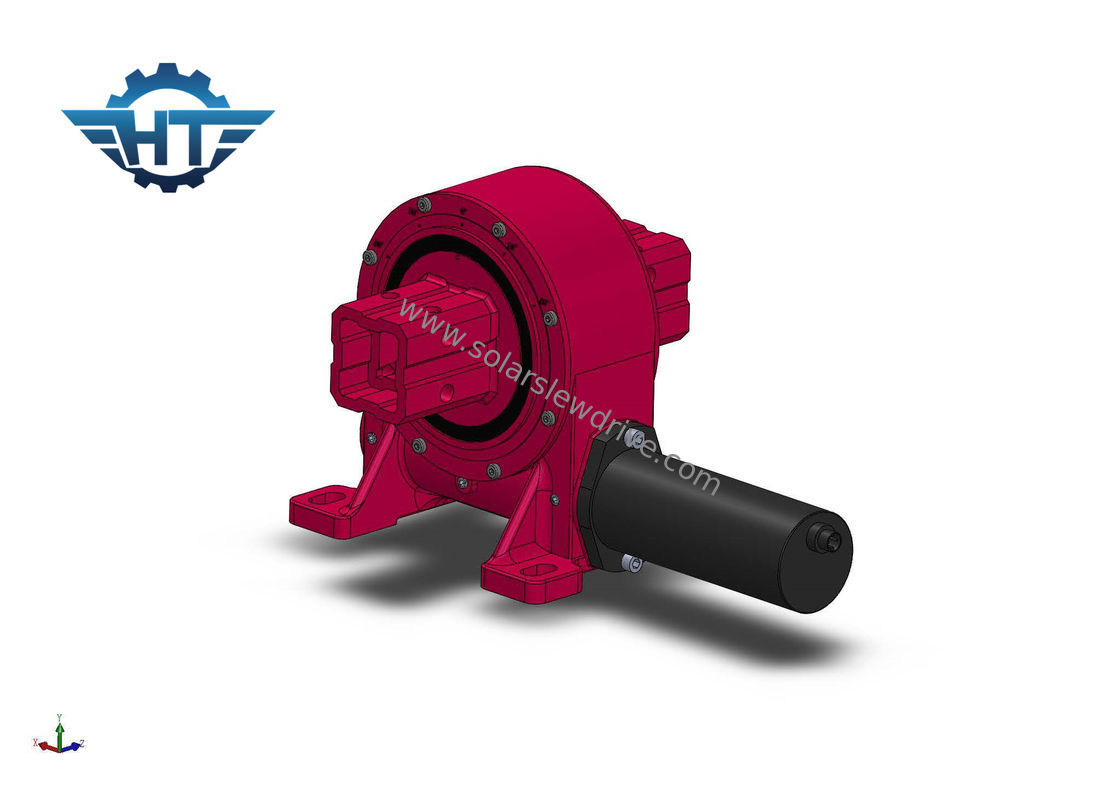

Шестерня червя замка собственной личности коробки передач привода ряда VE7 VE6 для отслежывателей горизонтальной одиночной оси солнечных

Шестерня червя замка собственной личности коробки передач привода ряда VE7 VE6 для отслежывателей горизонтальной одиночной оси солнечных

  • Шестерня червя замка собственной личности коробки передач привода ряда VE7 VE6 для отслежывателей горизонтальной одиночной оси солнечных
  • Шестерня червя замка собственной личности коробки передач привода ряда VE7 VE6 для отслежывателей горизонтальной одиночной оси солнечных
Шестерня червя замка собственной личности коробки передач привода ряда VE7 VE6 для отслежывателей горизонтальной одиночной оси солнечных
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HangTuo
Сертификация: CE, ISO9001
Номер модели: VE7»
Оплата и доставка Условия:
Количество мин заказа: 1 часть
Цена: USD 280~504 / pc
Упаковывая детали: Коробка переклейки
Время доставки: 15~45 дней
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 2000 ПК в месяц
контакт
Подробное описание продукта
Материал: 50Мн, 42КрМо Модель: VE7
Коэффициент шестерни: 57:1 Вращающий момент требуемой производительности: 1750Nm
Удержание вращающего момента: 13200Nm Опрокидывать вращающий момент: 7000Nm
Эффективность: 40% Стандартный цвет: RAL 9006
Высокий свет:

Коробка передач привода ряда замка собственной личности

,

Коробка передач привода ряда шестерни червя

,

Солнечные отслежыватели сразили коробку передач привода

CE/ISO аттестовал вертикальную шестерню червя оси 7 дюймов одиночную сразил привод для одиночных отслежывателей оси







Описание



Привод slewing Hangtuo отличал хорошим охватывающ цеплять червя и шестерни и multi контакт зуба который делает привод slewing с высоким backholding вращающим моментом для того чтобы улучшить солнечную безопасность системы слежения. Он само-запирает и может повернуть ° ±65. Если большой необходимо ряд, его можно подгонять.





Технические данные привода Slewing VE



Модель Коэффициент Вращающий момент требуемой производительности (N.m) Опрокидывающ вращающий момент (N.m) Держащ вращающий момент (N.m) Аксиальная нагрузка (kN) Радиальная нагрузка (kN) Эффективность Точность (°) Само-запирать Вес (kg)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 Да 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 Да 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 Да 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 Да 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 Да 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 Да 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 Да 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 Да 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 Да 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 Да 251



Шестерня червя замка собственной личности коробки передач привода ряда VE7 VE6 для отслежывателей горизонтальной одиночной оси солнечных 0



Подгонянные обслуживания


1. Особенный дизайн основанный на различных применениях и проектах
2. разные виды моторов смогли соответствоваться, как гидравлические моторы, stepper моторы, электрические моторы etc.
3. другие цвета доступные основанные на коде RAL; наш стандартный цвет RAL 9006.



Словарь ключевого Paramaters



Опрокидывать вращающий момент момента: Этот вращающий момент нагрузка силы тяжести умноженная расстоянием между положением нагрузки и центром подшипника slewing. Если фактический вращающий момент больше чем расклассифицированный опрокидывая вращающий момент момента, то привод slewing будет переворачиван.

Радиальная нагрузка: Вертикаль нагрузки к оси подшипника slewing

Аксиальная нагрузка: Параллель нагрузки к оси подшипника slewing

Удержание вращающего момента: Обратный вращающий момент. Когда привод вращает обратно, и части не повреждены, вызван максимальный достиганный вращающий момент удержание вращающего момента, его также увиден как сломленный вращающий момент.

Само-запирать: Только когда нагрузка, привод slewing не может обратить вращает и таким образом вызванный само-запирать.
