Место происхождения: | КИТАЙ |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | ВЭ6 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 100~300/ pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
Место происхождения: | Changzhou, Китай | Функция: | Высокий вращающий момент Бакхолдинг |
---|---|---|---|
Защита: | Заключенное ИП66, | Тип: | ВЭ6 |
Материал: | 42КрМо или 50Мн | Гарантия: | 5~10 лет |
применение: | Система солнечной энергии | Цвет: | Требуемый клиент |
Высокий свет: | коробка передач привода ряда 3 дюймов,Коробка передач привода ряда IP66,Коробка передач привода ряда тяжелый нагружать |

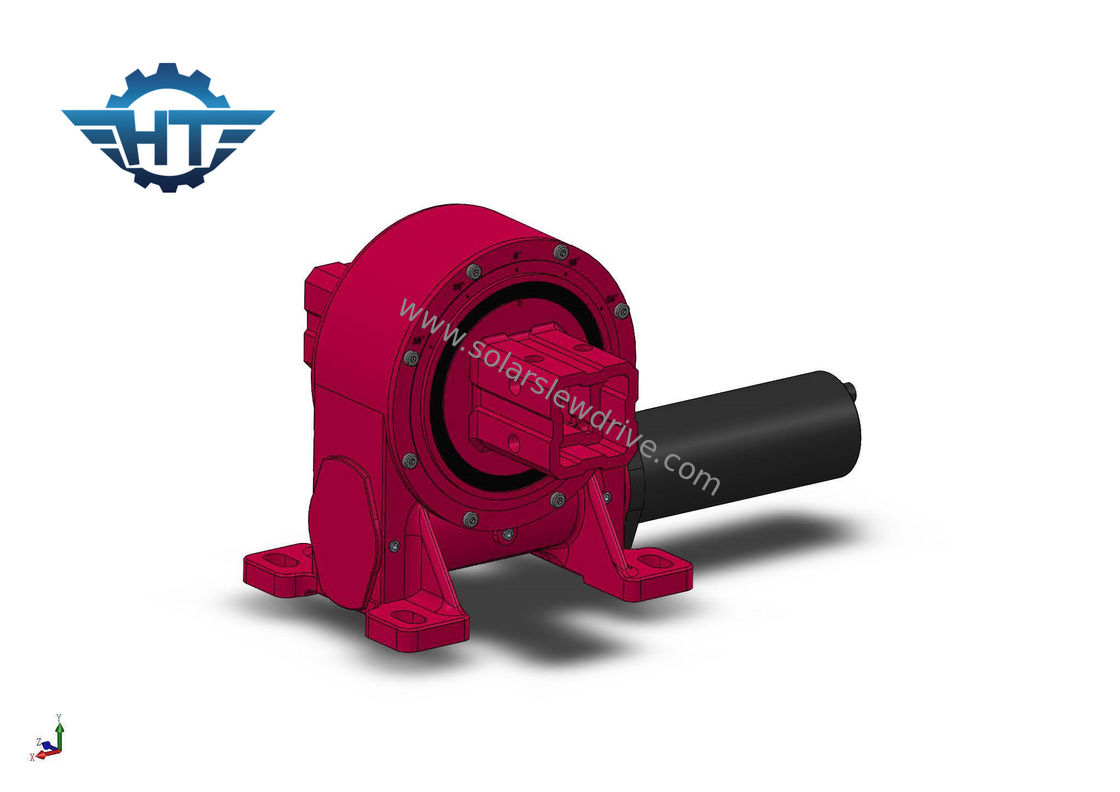

3 коробка передач привода ряда дюйма вертикальных IP66, тяжелая загрузка для системы слежения панели солнечных батарей
Описание
Привод slewing VE6 половинная внутренность стопа шестерни и предела которая конструирована для системы слежения одиночной оси солнечной. Наши приводы slewing приведены в действие с технологией червя часов для максимального вращающего момента шестерни и самого ровного вращения.
Привод Slewing 6 дюймов | |
Бренд | Hangtuo |
Вращающий момент выхода | 5100 N.m |
Опрокидывать вращающий момент момента | 8000 N.m |
Удержание вращающего момента | 39000 N.m |
Статическая осевая оценка | kN 110 |
Коэффициент шестерни | 51:1 |
Лавировать точностью | ≤0.15° |
Вес | 45 kg |
Стандарт | CE/ISO |
Место происхождения | Китай |
Обслуживание | Обслуживание OEM; Подгонянное решение |
Материал | 42CrMo |
Условия перехода | морским путем, самолетом или железной дорогой |
Срок поставки | В течение 25 дней после первого взноса |
Порт | Шанхай |
Условия оплаты |
: T/T B: Западное соединение C: PayPal |
Стандартные приводы ряда приспособлены с открытым снабжением жилищем и одиночной собственной личностью запирая вал червя часов. Как только входной сигнал источника питания возвращен в нейтраль, вал червя запрет нагрузку в положение без требования любого внешнего устройства торможения.
Рабочие параметры модели VE
Модель | Вращающий момент требуемой производительности (N.m) | Держащ вращающий момент (N.m) | TiltingTorque (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Коэффициент | Точность (степень) | Точность (°) | IP | Само-запирать | Вес (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | Да | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | Да | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | Да | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | Да | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | Да | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | Да | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | Да | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | Да | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | Да | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | Да | 251 kg |
Применения
Самое общее применение привода slewing для отслежывателей двойн-оси drivesare двойн-оси slewing солнечных, как heliostats и сконцентрированное photovoltaics (CPV), и блюда спутника или радиолокатора. Другие применения включают автомобильные подъемы, робототехнические позиционеры руки, и оборудование этапа.
