Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | SE7 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 2000 ПК в месяц |
МОДЕЛЬ: | SE7 | Коэффициент шестерни: | 57:1 |
---|---|---|---|
Эффективность: | 40% | Цвет: | RAL 9006 |
применение: | Солнечный отслежыватель | Место происхождения: | Changzhou, Китай |
Водитель: | Мотор 220VAC/380VAC/24VDC | Гарантия: | 5~10 лет |
сертификат: | ISO9001, CE | Место установки: | Открытая верхняя часть поля или крыши |
Особенность: | Безопасная, легкая установка, длинная жизнь | Обслуживание: | свободный |
Высокий свет: | Коробка передач привода ряда IP66,Коробка передач привода ряда отслежывателей PV,Солнечная коробка передач привода ряда отслежывателя |

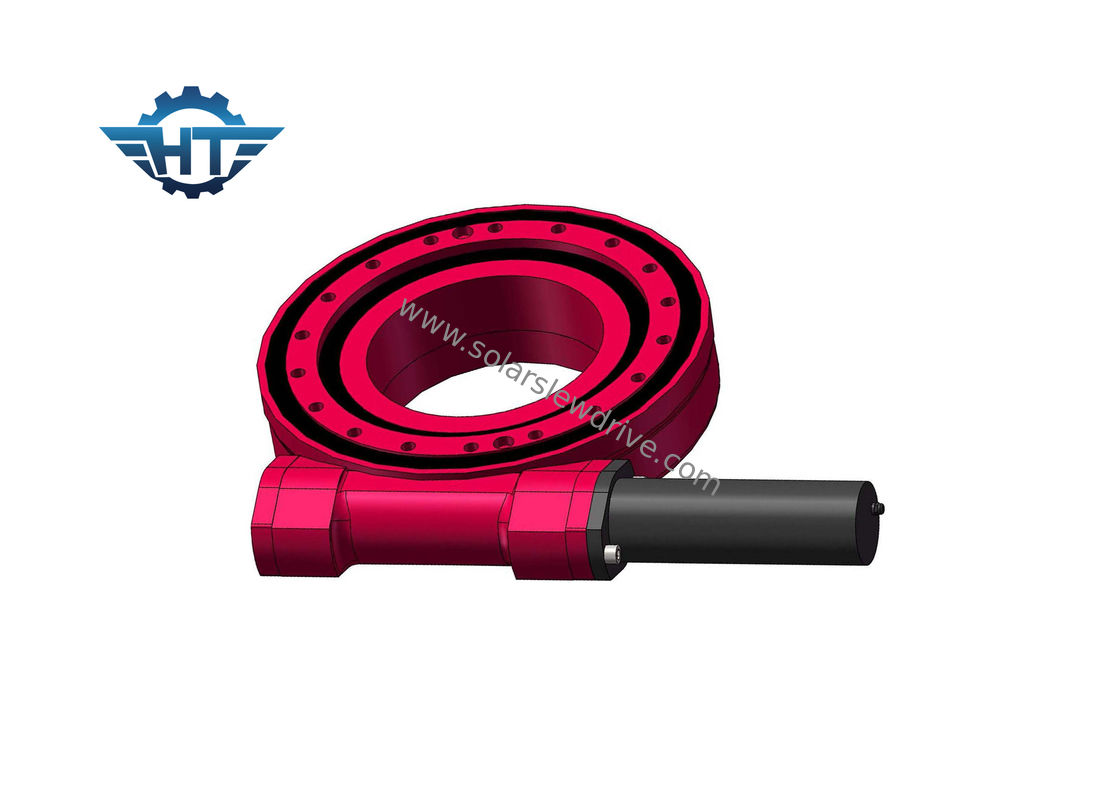

Коробка передач привода ряда SE7 IP66, редукторы третьей ступени с низкоскоростным и высоким вращающим моментом для отслежывателей PV
Описание
Заключенный расквартировывающ привод slewing главным образом применитесь к относительно высокому состоянию для высокого требования для случая пылезащитных, дожд-защитных и анти--корозии. Ранг IP66 Presion.
Фирменное наименование: Hangtuo
Номер модели: SE5A-37MHD-24RC-REV.A
Материал: 42CrMo, 50Mn
Сертификат: CE, ISO9001
Гарантия: 10 лет
Продолжительность жизни: 30 лет
Упаковка: Пакет переклейки
Как выбрать соответствующий привод ряда
Много типов приводов ряда, которые можно выбрать учитывающ следующие факторы.
1. Нагрузите емкость, направление и свойства: Привод ряда соответствующий для носить легкие нагрузки, и подшипники ролика соответствующие для тяжелых грузов и нагрузок удара. Когда свертывая подшипник подлежит чистая аксиальная нагрузка, толкнутый подшипник вообще выбран, и когда свертывая подшипник подлежит чистая радиальная нагрузка, глубокий шарикоподшипник паза или короткий цилиндрический подшипник ролика вообще выбраны, и когда роторный прибор подвергается действию чистой радиальной нагрузки, также небольшая аксиальная нагрузка, вы могут выбрать глубокий шарикоподшипник паза, угловой шарикоподшипник контакта, подшипники сплющенного ролика и центризуя шарики или центризовать подшипники ролика. Когда аксиальная нагрузка большая, угол соприкосновения угловых шарикоподшипников контакта и подшипников сплющенного ролика можно быть выбран, или польза центростремительных подшипников и подшипников тяги совместить, которая особенно соответствующая для весьма высоких аксиальных нагрузок или особенных требований с большой осевой ригидностью.
2. Позволенная скорость: Для различных типов водителя приводов ряда, вообще, подшипники с небольшим трением и низкая теплоемкость соответствующие для быстрых ходов. Дизайн должен стремиться для роторных свертывая подшипников работать под условиями под их окончательной вращательной скоростью.
3. Ригидность: Когда подшипники тягового устройств ряда принесут нагрузку, кольцо скольжения и место контакта свертывая тела произведут упругую деформацию, количество деформации пропорционально к нагрузке, и свой коэффициент определяет нося размер ригидности. Ригидность подшипника может вообще быть улучшена пре-затягивать подшипника. К тому же, в дизайне нося поддержки, рассмотрение комбинации и расположения подшипников может также улучшить жесткость нося поддержки.
4. Настраивая ошибка представления и установки: После того как подшипник будет нагружен в рабочую позицию, плохая установка и располагать будут причинены путем изготовляя ошибки. В это время, должный к рыбной ловле вала и тепловому расширению и другим причинам, нося медведю слишком много нагрузки, причиняя предыдущее повреждение. Подшипники автоматический центризовать могут преодолевать дефекты причиненные ошибками установки свыми собственными и поэтому соответствующие для таких польз.
5. Сразил установку и разборку привода: подшипники сплющенного ролика, подшипники ролика и подшипники сплющенного ролика, etc., принадлежат внутреннему и наружное кольцо можно отделить носящ типы (то есть, так называемые отделенные подшипники), легкие для установки и для того чтобы демонтировать.
Таблица представления приводов Slewing SE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
Объем применения
Типичные применения включают солнечные отслежыватели, ветротурбины, блюда спутника и радиолокатора, краны тележки, подъемы человека, общего назначения оборудование, гидравлические приложения оборудования, оборудование инструмента масла, обработчики автошины, землекопа s, и автомобильные подъемы.
Наши обслуживания & прочность
материал 1.Raw от надежных поставщиков;
процесс 2.Production в строгом соответствии с системой управления качеством ISO9001.
проверка качества и 100% в-процесса 3.Strict закончили контроль продукции перед доставкой;
контроли продукции партии 4.Third приемлемы на запросе клиента.
5.Adoption унифицированного процесса оформления изделия и APQP, PPAP, FEMA для анализа применения.
