Место происхождения: | Китай |
Фирменное наименование: | HangTuo |
Сертификация: | CE, ISO9001 |
Номер модели: | SE7 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | USD 280~504 / pc |
Упаковывая детали: | Коробка переклейки |
Время доставки: | 15~45 дней |
Условия оплаты: | Л/К, Т/Т, западное соединение |
Поставка способности: | 2000 ПК в месяц |
МОДЕЛЬ: | 7 дюймов | Коэффициент шестерни: | 57:1 |
---|---|---|---|
Эффективность: | 40% | Точный: | <0.1° |
Водитель: | Электрический, гидравлический, мотор сервопривода | Тип: | Горизонтальный и вертикальный |
применение: | Применения промышленных и ОЭМ | Цвет: | Как спрошено |
Высокий свет: | 7" Worm Gear Slewing Ring,12vdc Worm Gear Slewing Ring,Backlash worm gear slewing ring |

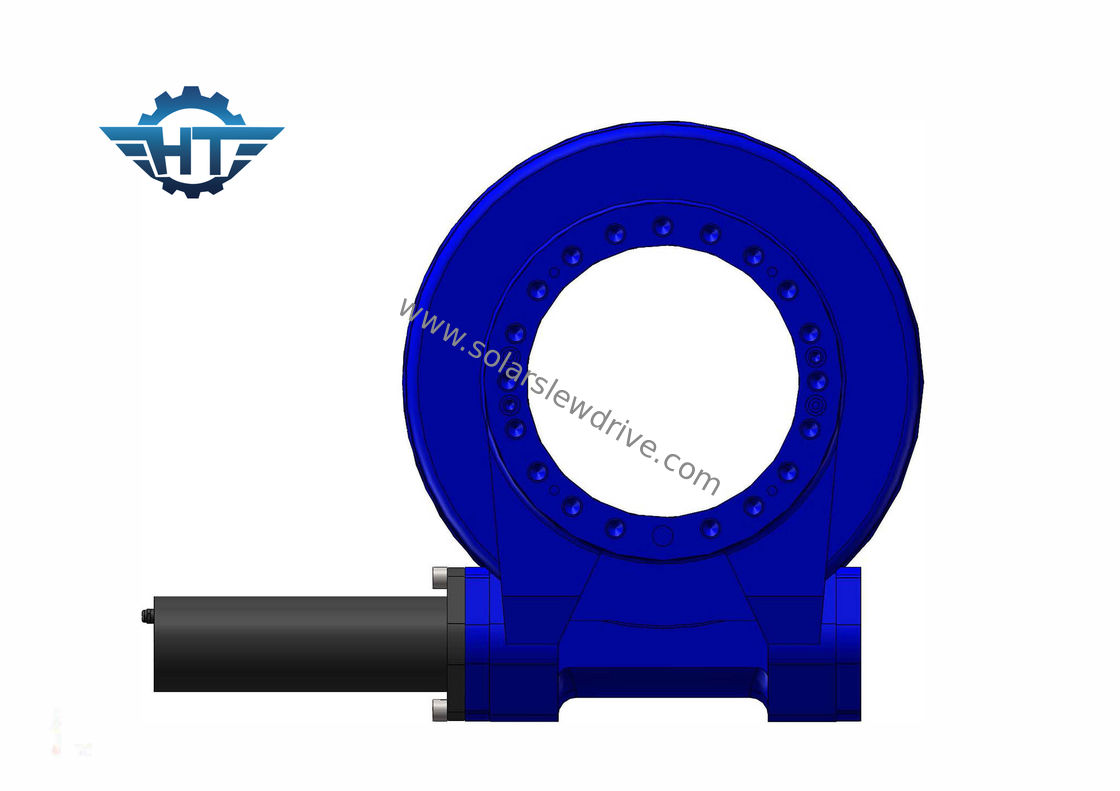

Небольшое кольцо Slewing шестерни червя отрицательной реакции с мотором 12VDC для системы слежения PV и CSP
Характер продукции
Заключенный расквартировывающ привод slewing главным образом применитесь к относительно высокому состоянию для высокого требования для случая пылезащитных, дожд-защитных и анти--корозии. Ранг IP66 защиты.
Фирменное наименование: HT
Номер модели: SE7, 7 дюймов
Материал: 50 Mn, 42CrMo
Сертификат: ISO9001, CE
Гарантия: 3~5 лет
Время жизни: 30 лет
Упаковка: Коробка переклейки с железным каркасом
Размер привода ряда другой, и своя модель спецификации разделена основанный на приблизительном диаметре raceway подшипников ряда: WD-080, WD-0130, WD-0170, WD-0223, WD-0343, WD-0419, WD-0478, WD-0625 и другие спецификации. Называя стандарт отечественной модели согласно приблизительному диаметру raceway подшипников ряда, в дюймах (1 дюйме =25.4mm), разделен в: SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, SE25 и другие спецификации. Представитель «WD» в чужих модельных серединах callout: аббревиатура червя и привода, и «SE» в отечественном модельном callout: аббревиатура Slewing и заключить. Независимо от метода называть, соответствуя размеры установки и рабочие параметры каждой модели эти же.
Особенности & применения
Путем принятие подшипника slewing как свое corecomponent, привод slewing может принести осевую силу, радиальную силу и опрокидывать момент одновременно. Привод Slewing получает широкое применение в модульных трейлерах, всех типах кранов, воздушной рабочей платформе, солнечных системах слежения и системах энергии ветра.
Параметры приводов Slewing SE
Модель | Коэффициент | Вращающий момент требуемой производительности (N.m) | Опрокидывающ вращающий момент (N.m) | Держащ вращающий момент (N.m) | Аксиальная нагрузка (kN) | Радиальная нагрузка (kN) | Эффективность | Точность (°) | Само-запирать | Вес (kg) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Да | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Да | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Да | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Да | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Да | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Да | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Да | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Да | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Да | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Да | 204 |
50Mn, 42CrMo |
